Китайски малки термични превключватели за контрол на температурата на батерията

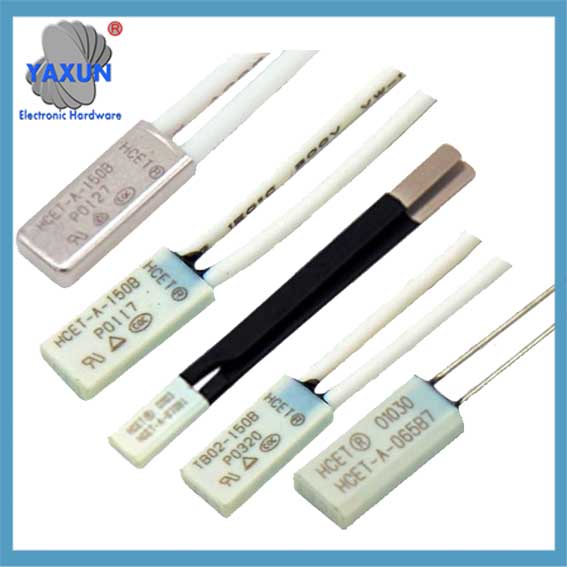

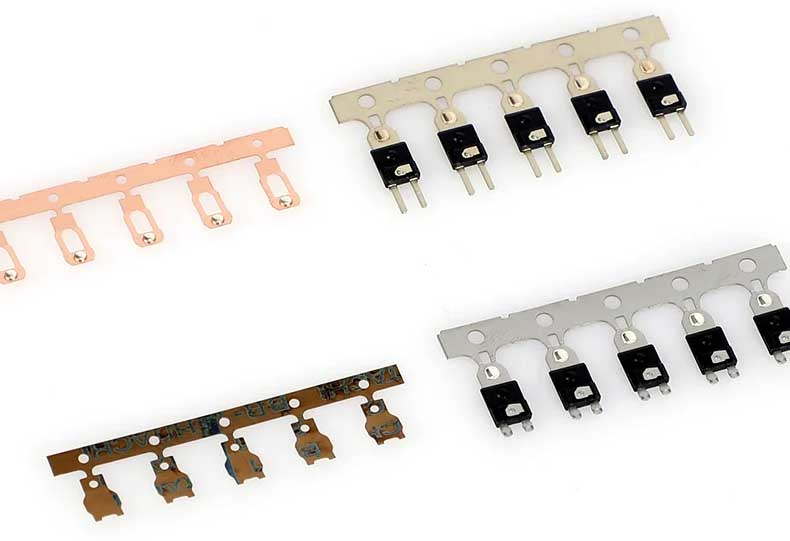

Термични превключватели за батерии с най-малък размер в света по поръчка (TB02, BW, KW) са оборудвани с антистатичен биметален термостат с температурен ограничител и текущ дизайн, и едно от основните предимства. В резултат на това, сърбежи с дълъг живот.
Термични превключватели за батерии с най-малък размер в света по поръчка (TB02, BW, KW) са оборудвани с антистатичен биметален термостат с температурен ограничител и текущ дизайн, и едно от основните предимства. В резултат на това, сърбежи с дълъг живот.

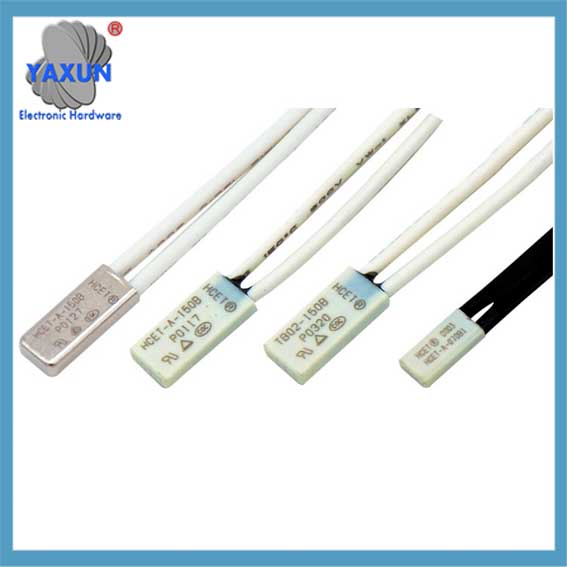

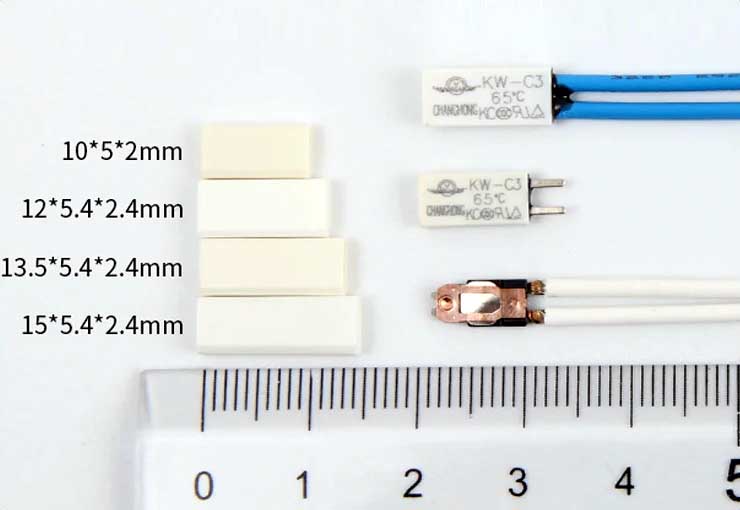

Биметален термопревключвател за термична защита YAXUN, с много малък размер:14X5,2X2,2 мм, 12X5,4X2,4 мм.
Биметалният термичен превключвател за термична защита на батерията е от моментално действие и се използва за защита срещу претоварване по ток и прегряване. Отличава се с много малки размери (12X5,4X2,4 мм), и се използва широко в батерията за преносими компютри,мобилна батерия,батерия за електрически инструменти , електрически уреди и домакински уреди.
1 Използване на продукта
Термичният протектор от серията KW е продукт с чувствителни към температура характеристики. Продуктът има характеристиките на усъвършенствана структура, малък размер, чувствително действие, голям капацитет на токов удар и дълъг живот. Широко използван за защита от прегряване на фракционни двигатели с конски сили, електрически уреди, баласти за флуоресцентни лампи, трансформатори, автомобилни двигатели, интегрални схеми и общо електрическо оборудване;
2 Структура

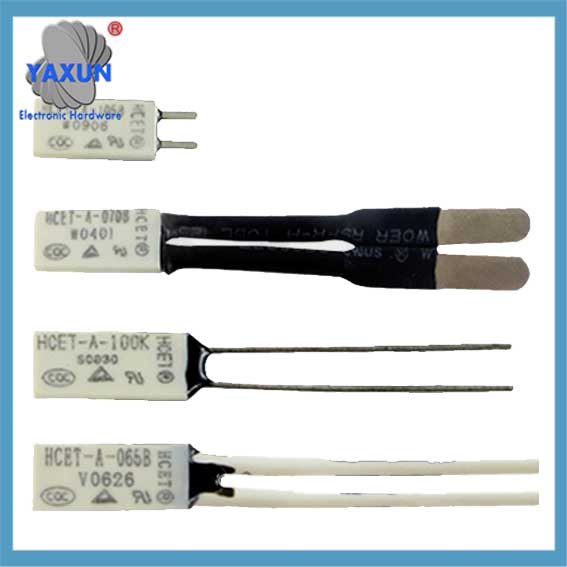

2.1 Външен вид: Външните размери отговарят на изискванията на продуктовите чертежи (вижте приложените снимки);
2.2 тел: Изолационният слой е от PVC, полиетиленов материал, силиконов материал, и т.н., с UL сертифицирани проводници;
2.3 черупка: PBT инженерна пластмасова обвивка или метална обвивка, покрита с никелова и цинкова сплав;
2.4 Материал на корпуса: PET полиестерна изолационна втулка или PE тип втулка отговаря на изискванията за производителност на електрически уреди.
3 изпълнение
3.1 Номинален ток:
НАПРЕЖЕНИЕ 12V-DC 24V-DC 120V-AC 250V-AC
ТОК 0-12A 0-10A 0-10A 0-8A
3.2 Работна температура: 30℃ ~ 155 ℃, толеранс ±5℃ (вижте приложената таблица за подробности).
3.3 Изпитване на опън на оловна жица: Водещият проводник на термичния протектор трябва да може да издържа на сила на опън, по-голяма или равна на 30N за 1 минута без счупване или разхлабване.
3.4 Изолационно напрежение:
а. Термичният протектор трябва да може да издържа AC660V, 50Hz променлив ток между двата проводника след термично прекъсване. Тестът продължи 1 мин, без повреда или пламък;
b. Клемният проводник на термичния протектор и повърхността на изолационния ръкав или обвивката на термичния протектор от тип повърхностна изолация могат да издържат на AC1800V, 50Hz променлив ток. Продължи 1 мин, без повреда или пламък;
3.5 Изолационно съпротивление: При нормални условия, съпротивлението на изолацията между проводника и изолационната втулка е над 100 MΩ. (Използваният измервател е DC500V измервател на изолационното съпротивление)
3.6 Контактно съпротивление: Когато термичният протектор е затворен, контактното съпротивление не трябва да е по-голямо от 50 mΩ.
3.7 Тест за устойчивост на топлина:Продуктът се поставя в среда от 150°C за 96 часове.
3.8 Тест за устойчивост на влага: Продуктът се поставя в среда при 40°C и относителна влажност от 95% за 48 часове.
3.9 Тест за термичен шок: Продуктът се поставя последователно на 150 ℃, -20℃ среда за 30 минути всяка за 5 цикли.
3.10 Тест за устойчивост на вибрации: Продуктът може да издържи на амплитуда 1,5 мм, промяна на честотата 10~55HZ, периодът на промяна на сканирането е 3~5 минути. Посока на вибрациите X, Y, З, непрекъсната вибрация за 2 часа във всяка посока.
3.11 Тест за падане: Продуктът пада свободно веднъж от 200 мм височина.
3.12 Устойчивост на компресия: Продуктите за термична защита по поръчка, които изискват вакуумно импрегниране, се потапят в запечатан маслен резервоар. След прилагане на налягане от 2Mpa и задържане за 24 часа.
3.7,3.8,3.9,3.10,3.11,3.12 След теста, трябва да бъдат изпълнени следните условия:
а. Промяната на работната температура трябва да бъде в рамките на ±7 ℃ от първоначалната стойност;
b. Контактното съпротивление трябва да бъде под 50 mΩ;
c. Формата трябва да е без видима деформация;
d. Няма напукани повреди по жицата;
д.. Изолационното напрежение трябва да отговаря на изискванията на 3.4;
f. Изолационното съпротивление трябва да отговаря на изискванията на 3.5.
4 живот
а. При условията на номинално напрежение, ток и фактор на мощността на 0.7, външният източник на отопление го кара да работи 1000 пъти, и трябва да бъдат изпълнени следните условия:
b. Промяната на работната температура трябва да бъде в рамките на ±5 ℃ от първоначалната стойност
c. Контактното съпротивление трябва да бъде под 50 mΩ;
Продължете теста към 5000 пъти, и работната му температура трябва да е нормална.
Други въпроси:
5.1 Скоростта на нагряване при откриване на работна температура трябва да се контролира до 1 ℃/1 мин;
5.2 Обвивката на протектора не трябва да издържа на силен удар и натиск по време на употреба;
5.3 Сертификация:
KC Сертификация:ZU02104-18001
UL сертификация: E504551
CQC сертифициране: KW-A1 CQC19002213738
KW-A2 CQC19002214100
KW-C1,C2 CQC19002214401
KW-C3 CQC19002214516
TUV :50423386(Термична защита на мотора) 、50423345(термостат)
CE :50202381001(Термична защита на мотора)、50202163001(термостат)
5.4 Спецификация на модела:
KW-XX-XXX℃
5 Този стандарт не включва въпроси, или клиентът има други изисквания, които да зададе отделно。
Таблица:Работна температура на термозащита от серия KW, нулиране на таблицата за сравнение на температурата
Температура на действие | Нулиране на температурата | Температура на действие | Нулиране на температурата |
30±4 ℃ | 20това е всичко | 105±5 ℃ | 70±15 |
35±4 ℃ | 25това е всичко | 110±5 ℃ | 75±15 |
40±5 ℃ | 25±10 | 115±5 ℃ | 75±15 |
45±5 ℃ | 30±10 | 120±5 ℃ | 80±15 |
50±5 ℃ | 35±10 | 125±5 ℃ | 85±15 |
55±5 ℃ | 35±10 | 130±5 ℃ | 90±15 |
60±5 ℃ | 40±10 | 135±5 ℃ | 90±15 |
65±5 ℃ | 45±12 | 140±5 ℃ | 100±15 |
70±5 ℃ | 45±15 | 145±5 ℃ | 105±15 |
75±5 ℃ | 50±15 | 150±5 ℃ | 105±15 |
80±5 ℃ | 55±15 | 155±5 ℃ | 110±15 |
85±5 ℃ | 55±15 |
Специалната спецификация може да бъде произведена и по заявка |
|
90±5 ℃ | 60±15 | ||
95±5 ℃ | 65±15 | ||
100±5 ℃ | 70±15 |
Термопревключвателят е малък и лесен за инсталиране. Той има бърза скорост на отчитане на температурата и бързо и пъргаво действие, така че можете да го използвате с увереност.
