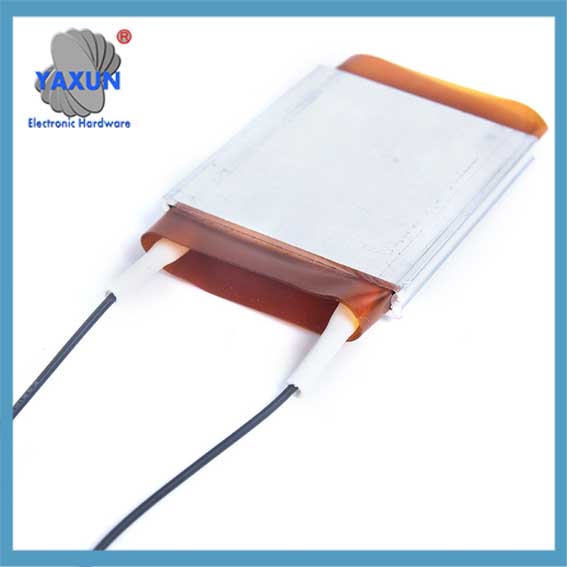

PTC нагревателен елемент, Алуминиева обвивка Керамика Полиимидна филмова плоча, AC DC 110V 120C Термостатични нагревателни инструменти

‌ Гъвкаво & Контрол на температурата и PTC термисторна параметър терминология за защита от свръхток.

Ptc‌ (Положителна температурна коефициент) е професионален термин, Основно позовавайки се на полупроводникови материали или компоненти с коефициент на положителна температура. Стойността на съпротивлението на PTC материала се увеличава значително, когато температурата се повиши. Тази характеристика прави PTC материалите широко използвани в електронните схеми.

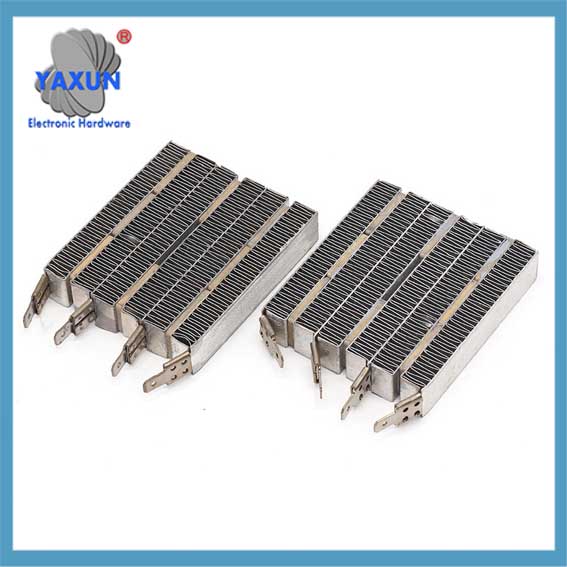

PTC нагревател DC полупроводник нагревател керамичен електрически отоплителен лист

PTC нагреватели, 200W DC 12V отопление електрически изолиран керамичен термостатичен висок мощност малък оранжерий нагревател

PTC нагревателен елемент, Алуминиева обвивка Керамика Полиимидна филмова плоча, AC DC 110V 120C Термостатични нагревателни инструменти

PTC нагревателен елемент, Алуминиева обвивка Керамика Полиимидна филмова плоча, AC DC 110V 120C Термостатични нагревателни инструменти

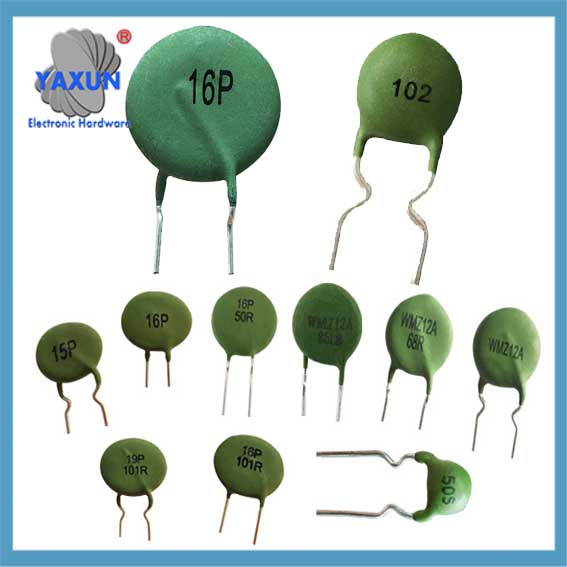

PTC Thermistors WMZ12A, MZ11, MZ12, MZ23, MZ6

PTC Thermistors WMZ12A, MZ11, MZ12, MZ23, MZ6

Номинална нулева устойчивост на мощност R25
Нулева устойчивост на мощност: се отнася до изключително ниската консумация на енергия, добавена към термистора на PTC при измерване на стойността на термистора на PTC при определена температура, Толкова ниска, че промяната в съпротивлението на PTC термистора, причинена от консумацията на енергия, може да бъде игнорирана. Номинална нулева устойчивост на мощност се отнася до нулевата стойност на устойчивостта на мощност, измерена при температура на околната среда от 25 ° C.

Минимална съпротива rmin:
Се отнася до минималната нулева стойност на съпротивлението на мощността, която може да има PTC термистор.

Кюри Температура TC:
За прилагането на PTC термистори, Температурата, при която стойността на съпротивлението започва да се увеличава стръмно, е важна, И ние го определяме като температура на Кюри. Съпротивлението на PTC термистора, съответстващо на температурата на Кюри, е RTC = 2*rmin.

Температурни коефициенти α:
Температурният коефициент на PTC термистор се определя като относителната промяна в съпротивлението, причинена от температурни промени. Колкото по -голям е температурният коефициент, Колкото по -чувствителен е PTC термисторът да се променят температурата. a = (lgr2-lgr1)/lge(T2-T1)

Повърхностна температура TSURF:
Повърхностната температура TSURF се отнася до температурата на повърхността на PTC термистора, когато PTC термисторът е под определеното напрежение и в термично равновесие със заобикалящата среда за дълго време.

Екшън местен ме:
Токът, преминаващ през термистора на PTC, е достатъчен, за да се увеличи температурата на самогряването на термистора на PTC, надвишава температурата на Кюри. Такъв ток се нарича ток за действие. Минималната стойност на тока за действие се нарича минимален ток на действие.

Време за действие ts:
При условие на 25 ℃ среда, Добавете стартов ток към PTC термистора (Гарантирано да бъде токът на действието). Времето, необходимо за текущото преминаване през термистора на PTC 50% на началния ток е времето за действие.

Недействащо текущо мастило:
Токът, преминаващ през термистора на PTC, е недостатъчен, за да се увеличи температурата на самогряването на термистора на PTC, надвишава температурата на Кюри. Такъв ток се нарича ток без действие. Максималната стойност на тока без действие се нарича максимален ток без действие.

Максимален ток IMAX:
Максималният ток се отнася до максималния ток за носене на термистора на PTC. Когато максималният ток е надвишен, PTC термисторът ще се провали.

Остатъчен ток IR:
Остатъчният ток е токът в термичното равновесие при максимално работно напрежение VMAX.

Максимално работно напрежение VMAX:
Максималното работно напрежение се отнася до най -високото напрежение, което се оставя непрекъснато да се поддържа върху PTC термистора при определена температура на околната среда. За същия продукт, Колкото по -висока е температурата на околната среда, Колкото по -ниска е максималната стойност на работното напрежение.

Номинално напрежение Vn:
Номиналното напрежение е захранващото напрежение под максималното работно напрежение VMAX. Обикновено Vmax = Vn + 15%

Разбиване на напрежение VD:
Напрежението на разрушаването се отнася до максималния носещ капацитет на PTC термистора. PTC термисторът ще се провали, когато напрежението на разрушаване е над него.

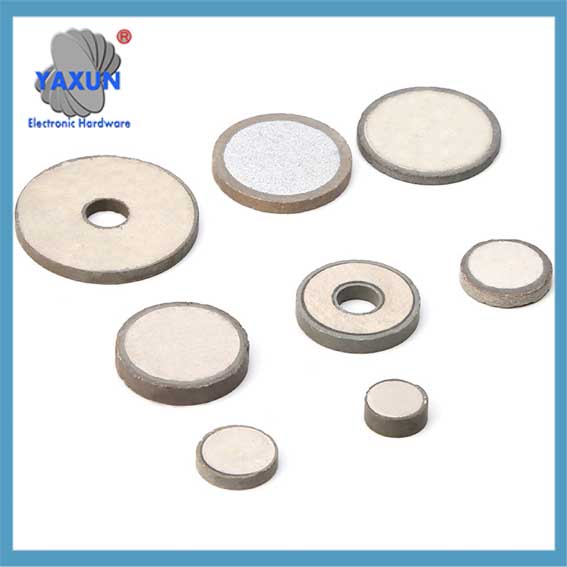

Кръгъл PTC керамичен отоплителен елемент за малки домакински уреди

Кръгъл PTC керамичен отоплителен елемент за малки домакински уреди

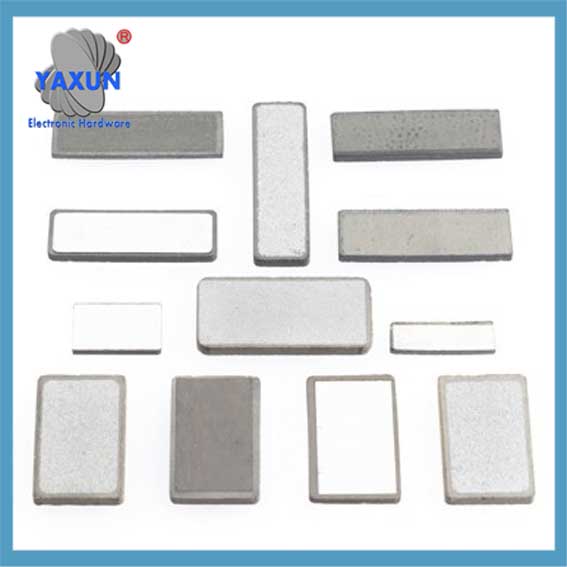

Квадратна керамична PTC термисторна отоплителна плоча за оборудване за нагревател за електрическо отопление
