88Ein manueller Reset-Schutz KUOYUH MINI Überstromschutzschalter

88Eine Reihe von Leistungsschaltern mit manueller Rückstellung für Geräte (allgemein bekannt als Motorüberstromschutz) sind für AC 50/60Hz geeignet, Nennbetriebsspannung bis 250 VAC, Gleichstrom 32 VDC, Nennstrom auf 3A-20A für zusätzlichen Überlastschutz im internen Abzweigstromkreis elektrischer Geräte, Ein wichtiger Bestandteil des Produkts: Der Temperatursensor.

88Eine Reihe von Leistungsschaltern mit manueller Rückstellung für Geräte (allgemein bekannt als Motorüberstromschutz) sind für AC 50/60Hz geeignet, Nennbetriebsspannung bis 250 VAC, Gleichstrom 32 VDC, Nennstrom auf 3A-20A für zusätzlichen Überlastschutz im internen Abzweigstromkreis elektrischer Geräte, Ein wichtiger Bestandteil des Produkts: Der Temperatursensor. 88 Series Push-to-Reset circuit breaker is a unipolar, single-push reset thermal protector product, used to protect motor equipment.

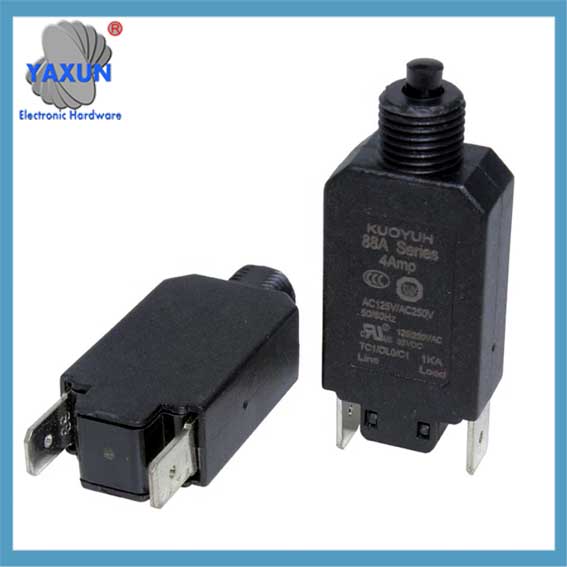

KUOYUH 88A Überlastschutz mit manuellem Reset 4A 5A 6A 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A

KUOYUH 88A Überlastschutz mit manuellem Reset 4A 5A 6A 7A 8A 9A 10A 11A 12A 13A 14A 15A 16A

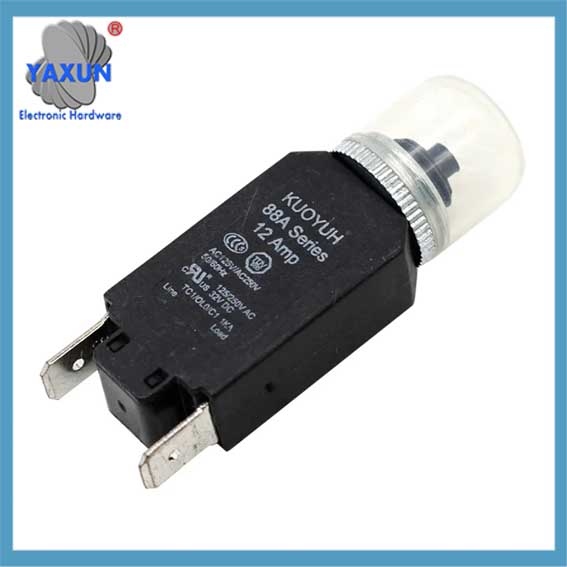

88A Appliance Overload Protector Switches For Motors Transformers

88A Appliance Overload Protector Switches For Motors Transformers

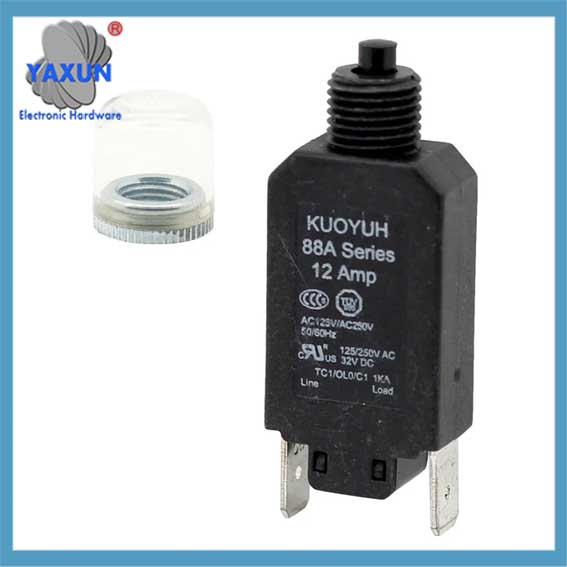

88Ein thermischer Schutzschalter für Leistungsschalter

88Ein thermischer Schutzschalter für Leistungsschalter

Produktname: 88A series
rating :3A-20A;
(Input Power):125VAC/250VAC/32VDC 50-60Hz;
(Withstand voltage strength):1500VAC/1min;
Leakage current: ≤0.5mA(1500VAC/min,the leaked current is less than≤0.5mA);
(Insulation Resistance):500VDC1Min≥100MΩ;
(Rated short-circuit capacity):125VAC/1000A,250VAC/1000A;
(Rated breaking capacity): 6 times rated current;
(reset): Manual Push Reset;
(Reset Time): Within 60s”;

Tripping characteristics
(The test environment temperature):25℃±3℃;
(200% of Ratcd Currcnt): 5-30sSeconds Trip;
(150% of Rated Current): Trip within 1 Hour;
(100% of Rated Current): Hold, No Trip ;

Main Technical Parameters

Nennstrom 125/250VAC
32VDC
Nennspannung XXA
Interrupt Capacity 1000A(UL1077)
Insulation Resistance 500VDC 5s″, insulation resistance≥100ΜΩ
Dielectric Strength 1500VAC/min
Reset Time within 60S
Reset Type Manual reset

Mechanical/Environmental Data
Working temperature: -10℃ to 60℃
Terminal: Quick-connect terminal or solder terminal
Nut: a variety of options, see product appendix and diagram
Terminal temperature rise: rated current <65℃ (ambient temperature is 25℃)
Contact life: >500Cycles at rated current and 125VAC×150%

Table of Environmental Correction Factors

(Derating Factor)
-5°C (3A-4A)×1.2, (5A-30A)×1.12
+40°C (3A-4A)×0.92,(5A-30A)×0.94

The time current characteristic curve depends on the ambient temperature prevailing. In order to eliminate nuisance tripping. Please multiply the current brea ker current ratings by the derating factor shown below

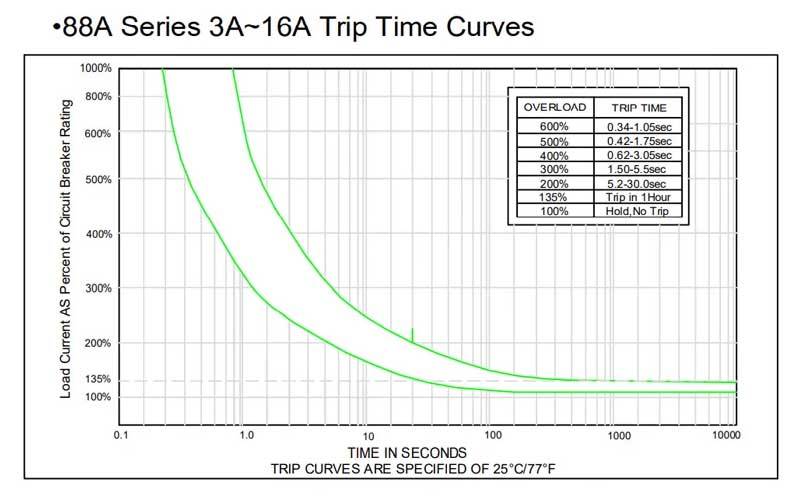

88A Circuit Breaker Series 3A~16A Trip Time Curves

88A Circuit Breaker Series 3A~16A Trip Time Curves

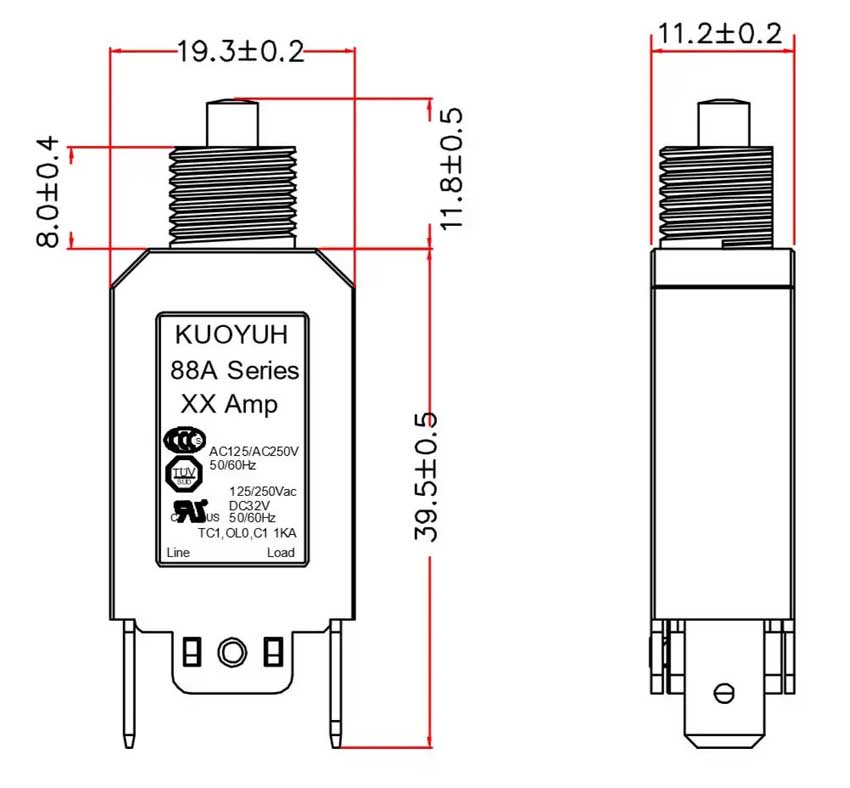

KUOYUH 88A Manual Reset Overload Protector Dimensions

KUOYUH 88A Manual Reset Overload Protector Dimensions

Example:
Normal Continuous Current= 10A
Ambient Temperature = 45 °C
Multiplication Factor = 0.85
Recommended Rating=10A/0.85=11.8A
Select the Nea rest Rating = 12A

OVERLOAD TRIP TIME
150% Trip in a hour
200% 5.0-30.0 SEC
300% 1.2-12.0 SEC
400% 0.6-5.0 SEC
500% 0.4-2.8 SEC
600% 0.3-1.8 SEC
800% 0.18-0.9 SEC
1000% 0.12-0.7 SEC

Performance form of the experiment

Max Resistance V.S.Current Rating at 25℃ Derating Factor
Temperatur Rating Amp
Current Rating in Amp Max Resistance in ohms 60℃ X 0.6
3-4Amp < 0.05 50℃ X 0.7
5-6Amp < 0.04 40℃ X 0.8
7-8Amp < 0.025 30℃ X 0.9
9-11Amp < 0.02 25℃ X 1.0
12-13Amp < 0.01 20℃ X 1.1
14-16Amp < 0.008 10℃ X 1.3
17-25Amp < 0.007 0℃ X 1.5
Approval File No. Nennstrom Nennspannung Standard
KUL E155159 3-30A 125/250VAC UL1077
TÜV B140558611005 3-30A 125-250VAC EN60934
32VDC
CCC 2011010307520568 3-30A 125/250VAC GB17001
