AUPO Keramik-Thermosicherung für Haartrockner, elektrische Bügeleisen, Reiskocher, Elektroherde, Transformer, und Motoren

AUPO Yabao Keramik-Temperatursicherung: Modell: P-F/P3-1A/P7-3A, Spezifikationen: 1A/2A/3A/5A/250VAC
Ceramic Temperature Fuse Certification: UL/CUL/VDE/TUV/PSE/CCC/EK/ROHS
Temperatur: 84℃–240℃
Other descriptions of ceramic temperature fuse: sensitive to external temperature, high operating temperature accuracy, stable, kleine Größe, versiegelte Struktur

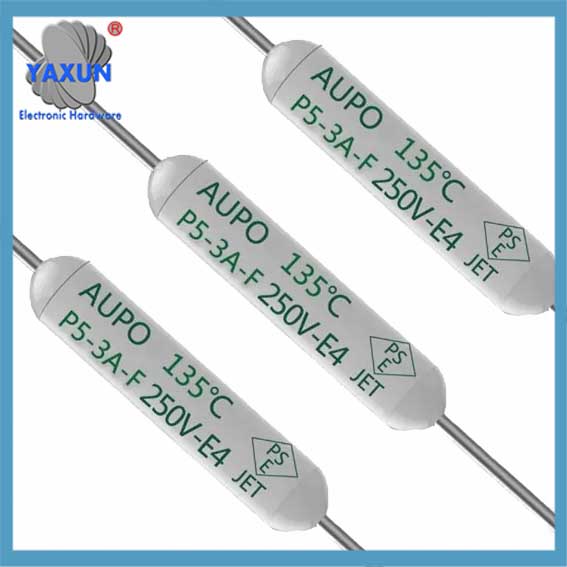

AUPO PX-3A-F Thermal Cutoff Fuse

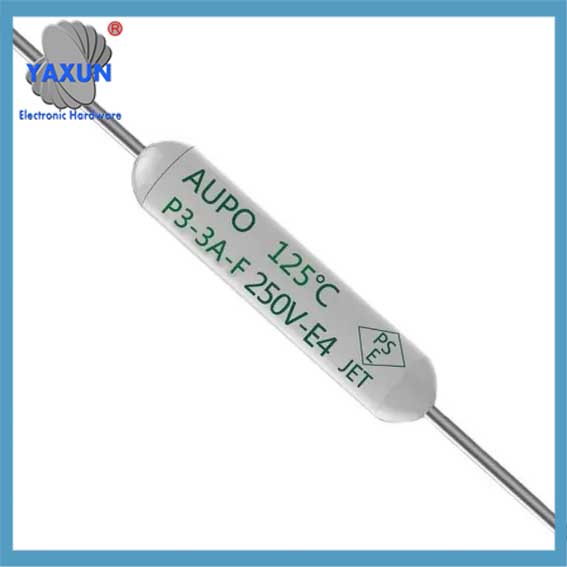

AUPO 3A thermische Abschaltsicherung Axialleitung Keramik für Lüfter

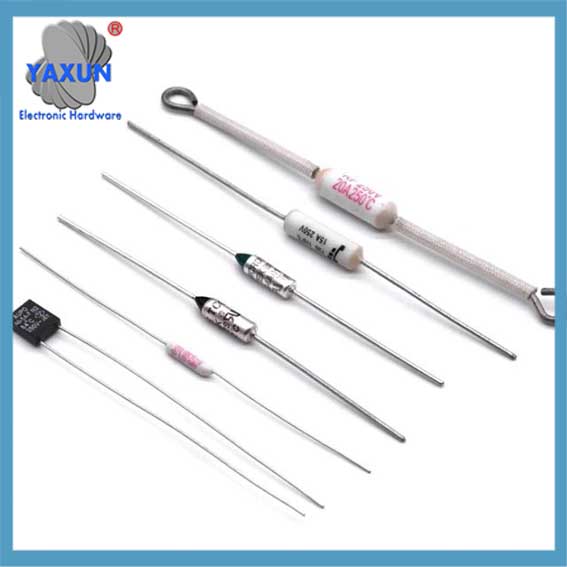

AUPO Radialleitung Thermoverbindung Motor-Thermoabschaltsicherung

AUPO Yabao Ceramic Thermal Fuse Design Notes
1. Please do not use the thermal fuse for purposes other than the function of thermal overheating insurance. The thermal overheating fuse is manufactured for the purpose of detecting the overheating rise of temperature and cutting off the circuit. It does not have the insurance function of cutting off the circuit due to excessive current, so it cannot be used as a current fuse. To avoid accidents.

2. Please do not use it in aerospace machinery, aviation machinery, atomic power generation control systems, devices and systems for the purpose of protecting life, and the engine control and safety-related components of transportation machinery. The thermal overheating fuse is manufactured for use in household appliances, OA machines, AV machines, calculators, communication machines, measuring machines and personal machines.

3. The designer selects the type of thermal overheating fuse according to the purpose, determines the installation location, installation method, usw., and it is necessary to judge whether it is appropriate. In order to evaluate these items, the finished product with the thermal overheating fuse installed in the actual use state should be repeatedly tested in the normal use environment and predictable possible abnormal conditions to confirm its function.

4. When designing, please do not let the temperature of the overheat fuse exceed the temperature shown in the table below. If this temperature is exceeded, the overheat fuse may fail to operate at a temperature lower than the operating temperature, or may fail to operate at a temperature higher than the operating temperature.

Artikelname:	Thermosicherung, Thermische Abschaltung, Thermische Verbindung	Teile-Nr.:	AX-3A-F
Nennspannung:	250V	Aktuelle Bewertung:	3A
Tf:	84~160 Degree	Case Dimension:	6.2×6.3mm
Montageart:	Radial bedrahtet	Schlagtyp:	One-Shot-Operation
Falltyp:	Plastik	UL-gelistet:	Ja
RoHS-konform:	Ja	Halogenfrei:	Ja
MPQ:	100Stk	Mindestbestellmenge:	2000Stk
Standardleitungslänge:	70mm
Hohes Licht:	3A 70mm Thermal Cutoff Fuse , UL 70mm Thermal Cutoff Fuse , 70mm Thermal Cutoff Fuse

Produktbeschreibung

AUPO Radial Lead Thermal Link Thermal Cutoff Fuse 250V 3A Temperature Fuse Square Type

Produktbeschreibung

Artikel	Thermosicherung, thermische Abschaltung, thermische Verbindung
Bodys So viel	Plastik
Führe ihn	0.6mm
Leitungslänge	70mm
Nennspannung	250V und
Aktuelle Bewertung	3A
Montageart	radial leaded
Body Size	6.2×6.3mm
Standards	IEC 60691 Ed4.0, GB/T 9816.2013
Zertifizierungen	UL VDE PSE CCC KTL

Produktmerkmale

Nennstrom: 250V 3A

Vorteil: One-Shot-Operation

High sensitivity to ambient temperature

High accuracy and stability

Tiny structure

Excellent sealing structure

Spezifikation

Model No	A	B	C	D	e
A-3A-F	6.2±0.5	6.3±0.5	2.5±0,3	Φ0.6±0.02	70±3

Model NO.	Tf(℃)	Fusing-off Temperatur(℃)		Th(℃)	Tm(℃)	Und(A)	Ur(V)
Model NO.	Tf(℃)	IEC	Corp	Th(℃)	Tm(℃)	Und(A)	Ur(V)
A0-3A-F	84℃	84 + 0 / -10	82±2	65	203	2	250
A1-3A-F	102℃	102 + 0 / -10	98±2	80	203	2	250
A2-3A-F	115℃	115 + 0 / -10	112±3	99	203	2	250
A3-3A-F	125℃	125 + 0 / -10	120±3	105	203	2	250
A4-3A-F	130℃	130 + 0 / -10	126±2	107	203	2	250
A5-3A-F	135℃	135 + 0 / -10	131±3	115	203	2	250
A7-3A-F	138℃	138 + 0 / -10	135±2	118	203	2	250
A12-3A-F	145℃	145 + 0 / -10	140±2	126	203	2	250
A8-3A-F	150℃	150 + 0 / -10	145±3	128	203	2	250
A16-3A-F	160℃	160 + 0 / -10	155±2	140	203	2	250

Temperaturbewertung (Tf):Bewertete Öffnungstemperatur

Haltetemperatur (Th):Maximale am Gehäuseende der thermischen Abschaltung gemessene Temperatur, bei der die thermische Abschaltung für einen Zeitraum von aufrechterhalten werden kann 168 Stunden ohne Öffnung.

Maximale Temperatur (Tm):Die maximale Temperatur, bei der eine thermische Abschaltung bei offenem Stromkreis 10 Minuten lang aufrechterhalten werden kann und dann bei der doppelten Nennspannung für einen Zeitraum von aufrechterhalten werden kann 2 Minuten, in denen die mechanischen und elektrischen Eigenschaften nicht beeinträchtigt werden
