Bimetallischer Überlastungs-Wärmeschutz für drei-/einphasige AC/DC-Motoren
Hi-Amp-Motor-Bimetall-Überlastungs-Thermoschutzschalter sind in Motorstromkreisen installiert, und der zum Motor fließende Strom fließt durch das Bimetall-Auslöseelement. Das hervorstechendste Merkmal von 17AM / KSD9700 / TB / 6Thermischer Überlastschalter der Serien AP/ 3MP/ 5AP / Der Motorwärmeschutzschalter hat ein kleines Volumen und eine große Strombelastbarkeit.
Hi-Amp-Motor-Bimetall-Überlastungs-Thermoschutzschalter sind in Motorstromkreisen installiert, und der zum Motor fließende Strom fließt durch das Bimetall-Auslöseelement. Der fließende Strom erhitzt den Bimetallstreifen, wodurch sich das Bimetallmaterial verbiegt, und nach einer bestimmten Temperatur, Der Bimetallstreifen öffnet den Thermoschutzschalter. Das hervorstechendste Merkmal von 17AM / KSD9700 / TB / 6Thermischer Überlastschalter der Serien AP/ 3MP/ 5AP / Der Motorwärmeschutzschalter hat ein kleines Volumen und eine große Strombelastbarkeit.
|

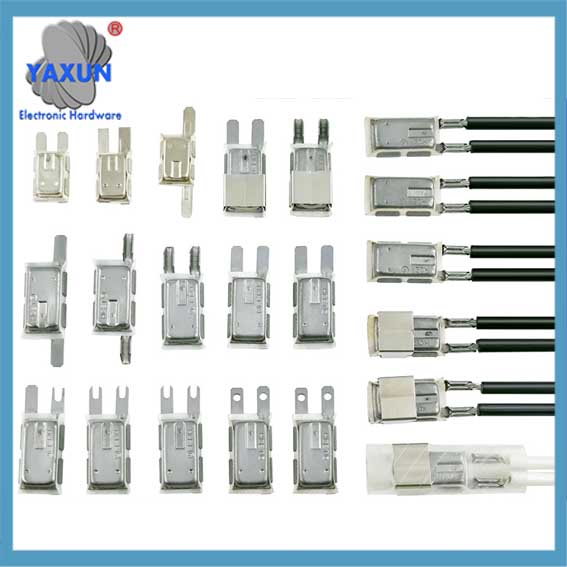

17Thermischer Überlastschutzschalter für AM-Motoren |

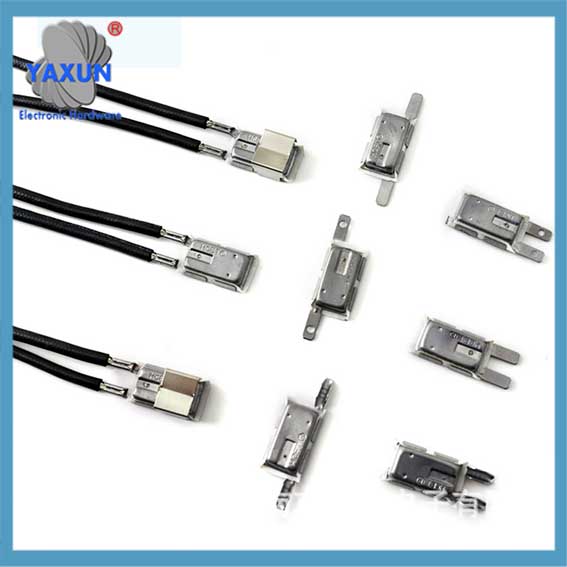

6AP/ 3MP/ 5AP Bimetall-Thermoschutzschalter für Überlastung des Fenstermotors |

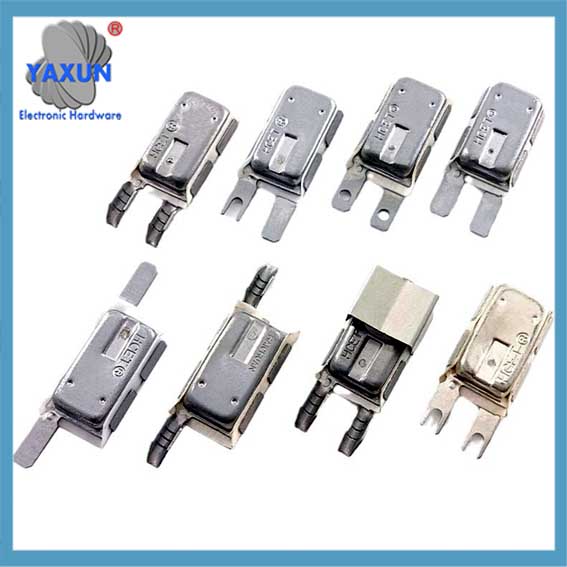

3MP voreingestellter KLIXON-Bimetallscheiben-Thermoschutzschalter mit Schnappwirkung |
Hohes Licht: Motor-Bimetall-Überlast-Thermoschutzschalter
Thermoschalterschutz für Fußbodenheizung
Prinzip und Struktur des Wärmeschutzes der BW-Serie
Der Wärmeschutz der BW-Serie besteht aus der Verwendung einer bestimmten Geometrie eines Bimetallstreifens, ohne Hilfseinrichtungen, nur durch Bimetallstreifen ihr eigenes Gefühl von mildem Heizstrom, schnelle Änderungen im Zustand des Bimetallelements, Automatischer Schneid- und Verarbeitungskreis mit Direktantrieb und Kontakt, Überhitzungsschutz, Überlastschutz.
Anwendung des Wärmeschutzes der BW-Serie
Es wird häufig in Elektromotoren und Elektrogeräten als Heizdecke eingesetzt, heiße Wand, Waschmaschinenmotor, Motor der Sojamilchmaschine, Motorlüfter, Klimaanlagenmotor, Teilmotor, Gleichstrommotor, Bürstenloser Wechselstrommotor, Wasserpumpe, Transformator, Gleichrichter, Beleuchtung, wiederaufladbarer Akku,elektrisches Heizgerät usw.
Spezifikation des Wärmeschutzes der BW-Serie
1. Kontakttyp: Normalerweise geschlossen und normalerweise offen
2. Elektrische Leistung: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. Stromkreiswiderstand: ≤50mΩ (Anfangswert)
4. Isolationswiderstand: ≥100mΩ
5. Aktionstemperaturbereich: 40~150℃
6. Fall: Metallgehäuse und Kunststoffgehäuse
7. Leben: ≥10.000 Mal
8. Größe:
9. Temperaturblatt öffnen und Temperatur zurücksetzen
| Modell | L(mm) | W(mm) | H(mm) | Elektrische Leistung | Anschlusskabel (mm) |
| BW-Metall | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22, AWG#18 Hochtemperatur-Silikondraht L1=L2=70mm, oder nach Kundenwunsch. |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW-Kunststoff | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
| Code | Offene Temp. | Temperatur zurücksetzen. | Code | Offene Temp. | Temperatur zurücksetzen. |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
Der Wettbewerbsvorteil von BW Thermal Protector
1. Kleine Größe und einfache Installation
2. Schneller Bimetallstreifen, schnelle Reaktion
3. Die Lebensdauer hoch als 10,000 mal
4. Verhinderung erneuter Undichtigkeiten des Vakuumimprägnierprozesses
5. Ersatz für SENSATA 17 Uhr 7 Uhr, SEKI ST-22 usw.
