Bimetall-Wärmeschutzschalter KEIN Temperaturkontrollschalter KSD9700 / Seki

Prozess des kundenspezifischen kleinen Bimetall-Wärmeschutzes Nr / NC (KSD9700 / Seki Temperaturkontrollschalter Kunststoff, Bimetallisch; Nennspannung : 250V; Aktuell : 5A~25 Ampere ; ).

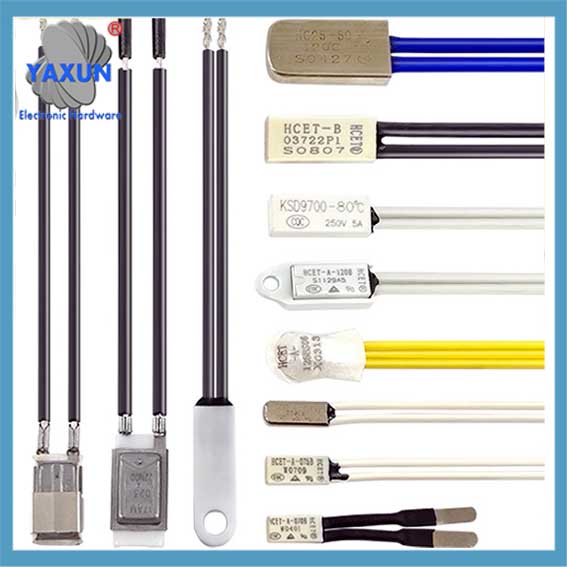

Kundenspezifischer -20~280℃ Hi-Amp-Temperaturbegrenzer, kleiner Wärmeschutzschalter

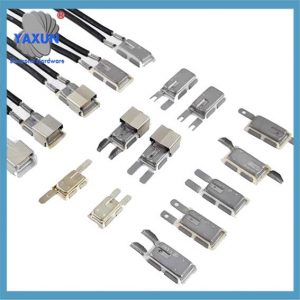

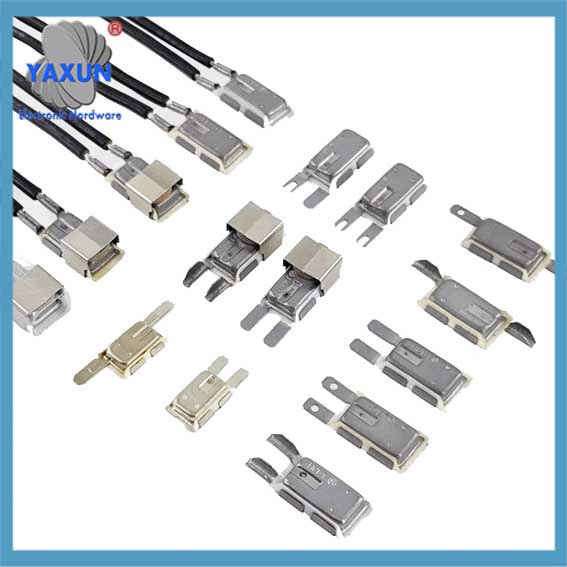

Uxcell KSD9700 Thermostat 55℃ N.C 10A Metall-Bimetall-Temperaturkontrollschalter

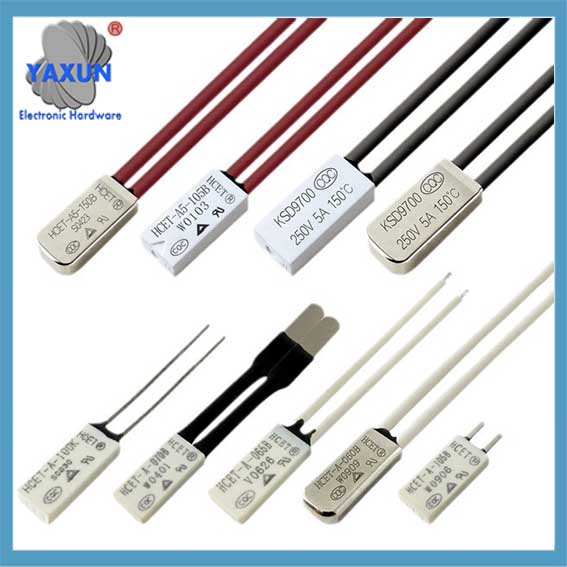

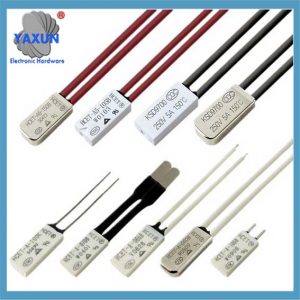

Bimetall-Thermoschutz, kein Temperaturkontrollschalter, 250 V, 40–100 °C

Der Bimetall-Thermoschutz ist ein Temperaturkontrollschalter, der Bimetall als Temperatursensorelement verwendet. Wenn das Gerät normal funktioniert, Der Bimetallstreifen befindet sich im freien Zustand und die Kontakte sind im verbundenen Zustand. Wenn die Temperatur auf den Betriebstemperaturpunkt ansteigt, Das Bimetallelement wird erhitzt, um innere Spannungen zu erzeugen und schnell zu arbeiten, Öffnen der Kontakte und Unterbrechen/Anschließen des Stromkreises, Dadurch spielt es eine Rolle als Wärmeschutz. Wenn die Umgebungstemperatur auf die Rücksetztemperatur des Protektors sinkt, Die Kontakte schließen sich wieder, um den Stromkreis zu verbinden.

Produktname : Temperaturkontrollschalter;
Modell. NEIN : KSD9700;
Material : Plastik, Bimetallisch
Kontakt : NC(Normaler Abschluss);
Nennspannung : 250V;
Aktuell : 5A~25 Ampere
Maximale Nenn-Trenntemperatur : 70C;
Farbe : Silberton, Schwarz
Kabellänge : 6.5cm/ 2,6″;

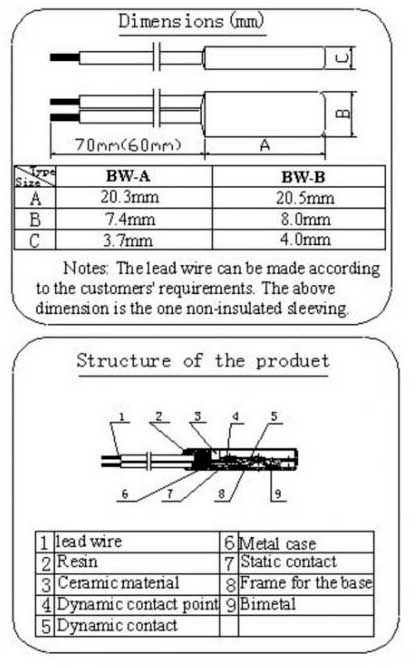

Kopfmaß : 20 X 8 x 3mm / 0.79″ x 0,31″ x 0,12″(L*B*T)

Artikelname:	Thermoschalter KSD9700, Bimetall-Thermostat, Wärmeschutz	Teile-Nr.:	BW,KSD9700, Seki
Nennspannung:	250V	Aktuelle Bewertung:	5Ein 8A 10A
Tf:	45~160 Grad	Montageart:	Radial bedrahtet
Leben:	6000 Zyklen	Falltyp:	Metall oder Kunststoff
Gehäusedimension:	20.3×7.4×3.7mm 20,5x8x4mm	Leitungslänge:	Maßgeschneidert
Bleimessgerät:	18AWG	UL-gelistet:	Ja
RoHS-konform:	Ja	Halogenfrei:	Ja
MPQ:	100Stk	Mindestbestellmenge:	1000Stk
Hohes Licht:	5A, 8A, 10Amp ~ 45 Amp UL-Wärmeschutzschalter, Bimetall-Temperaturkontrollschalter

Ich suche nach KSD9700-Temperaturschaltern und bin auf diesen Typ gestoßen, der vor Kurzschlüssen warnt und Sie anweist, eine mitgelieferte Plastikhülle zu verwenden, um dies zu verhindern.

Ich würde gerne genau verstehen, was zu was kurzschließen könnte. Ich hätte nicht gedacht, dass die äußere Metallhülle die Leitungen leiten würde, Aber ist das eigentlich der Zweck dieser Warnung?? Wenn nicht, Wovor warnen sie?? JA

Abgesehen von der Gefahr, dass ein Kurzschluss ein Problem verursacht, Ich würde mir idealerweise wünschen, dass sich das Metallgehäuse direkt auf dem Objekt befindet, dessen Temperatur gemessen wird, um die schnellste Reaktion zu erzielen, ohne dass der Kunststoff eine isolierende Wirkung hat.

Prozess des kundenspezifischen Wärmeschutzes NR / NC (KSD9700 / Seki) Temperaturkontrollschalter
①: Besprechen Sie Anforderungen mit Kunden (Kontrollieren Sie den thermischen Abschalttemperaturpunkt, Aktionsmodus (manuelle und automatische Rückstellung), Temperatur zurücksetzen, Installationsmethode und -größe);
②: Senden Sie einen vorläufigen Plan zur Machbarkeitsanalyse der Kundenanfrage;
③: Kosten für die Finanzbuchhaltung;
④: Technische Vorbereitungsexperiment und Designsimulation;
⑤: Beschaffungsuntersuchung verschiedener Materialkosten;
⑥: Die Produktion kennt den Produktverarbeitungsablauf und die Personalbesetzung;
⑦: Qualitätsbewertungs- und Inspektionsprozess;

Produktbeschreibung

Artikelname:	Thermischer schalter, Bimetall-Thermostat, Wärmeschutz
Normaler Zustand:	Normalerweise geschlossen / Normalerweise geöffnet
Nennspannung:	250V und
Aktuelle Bewertung:	5Ein 8A 10A
Elektrische Intensität:	>800V
Kontaktwiderstand:	<30mΩ
Isolationswiderstand:	>100MΩ
Reaktionsgeschwindigkeit:	≦1℃/min
Lebenszyklen:	>6000(Widerstandslast)
Toleranz:	±5℃
Zulassungen:	UL VDE CQC
Drahtspezifikation:	22AWG, 180℃, 600V, RoHS, Schwarz, individuelle Länge

Aktionstemperatur	Temperatur zurücksetzen	ABetriebstemperatur	Temperatur zurücksetzen
30±4℃	20Das ist alles	105±5℃	70±15
35±4℃	25Das ist alles	110±5℃	75±15
40±5℃	25±10	115±5℃	75±15
45±5℃	30±10	120±5℃	80±15
50±5℃	35±10	125±5℃	85±15
55±5℃	35±10	130±5℃	90±15
60±5℃	40±10	135±5℃	90±15
65±5℃	45±12	140±5℃	100±15
70±5℃	45±15	145±5℃	105±15
75±5℃	50±15	150±5℃	105±15
80±5℃	55±15	155±5℃	110±15
85±5℃	55±15	Die Sonderspezifikation kann auch auf Anfrage gefertigt werden
90±5℃	60±15
95±5℃	65±15
100±5℃	70±15

Was ist der Unterschied zwischen N/C und N/O?
Normalerweise geschlossen: Wenn die Temperatur auf die zurückgesetzte Temperatur fällt, Der Thermostatkontakt kann wieder angeschlossen werden.
Normalerweise geöffnet: Wenn die Temperatur auf die zurückgesetzte Temperatur fällt, Der Thermostatkontakt kann wieder getrennt werden.
