Temperaturschalter auf der Platine

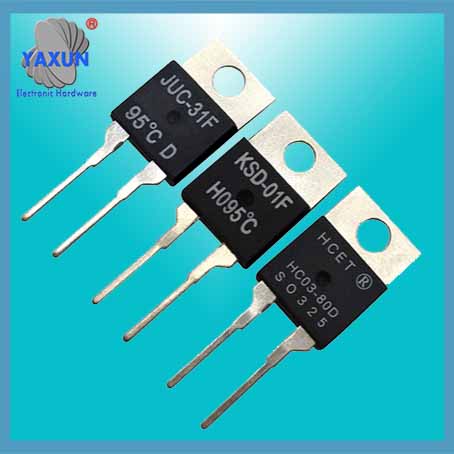

Die SENSATA / AIRPAX JUC-31F, 67F080 67F075 Der Temperaturkontrollschalter der Serie ist ein kontakttemperaturempfindlicher Schnappschalter, Kunststoffgekapselter Bimetall-Thermostat. Die Schale ist isoliert, mit stabiler Arbeitsleistung und langer Lebensdauer. Das Produkt ist empfindlich und zuverlässig, verursacht keine Lichtbögen, ist einfach zu installieren, und hat weniger Funkstörungen. Es wird häufig in Leiterplatten verwendet, Schaltnetzteile, Ladegeräte, Vorschaltgeräte und andere Bereiche.

[Modell]: JUC-31F

[Temperatur]: 30℃-150℃, eine Spezifikation pro 5℃, Jede Temperatur innerhalb des Bereichs kann je nach Kundenwunsch bereitgestellt werden

[Merkmale]: Kleine Größe, flexiblere und bequemere Installation. Es verfügt über stabile Arbeitseigenschaften und ausgezeichnete Zuverlässigkeit. Empfindliche Temperaturmessung, schnelle Aktion; flexible Auswahl an Drähten und Nickelplatten für den Anschluss

Der 6700 Der Temperaturkontrollschalter der Serie wurde mit der proprietären AIPAX®-Technologie von Texas Instruments entwickelt, und übernimmt den Leiterplattenschweißtyp. Der Temperaturkontrollschalter der JUC-31F-Serie ist ein Sprungthermostat (im TO-220-Gehäuse) mit Kontakttemperaturerfassung. Hauptsächlich gibt es eine direkte Montagehalterung, so dass die Oberfläche des Protektors eine ideale thermische Verbindung zum Montagebereich und der Umgebungsluft herstellt. Die Schale ist isoliert, und die Arbeitsleistung ist stabil und die Lebensdauer ist lang. Das Produkt ist empfindlich und zuverlässig im Einsatz, erzeugt keine Lichtbögen, ist einfach zu installieren, und hat weniger Funkstörungen. Es wird häufig in Leiterplatten verwendet, Schaltnetzteile, Ladegeräte, Vorschaltgeräte und andere Bereiche.

[Modell]: JUC-31F, 6700

[Temperatur]: 30℃-150℃, eine Spezifikation alle 5℃, Jede Temperatur innerhalb des Bereichs kann je nach Kundenwunsch bereitgestellt werden

[Merkmale]: Kleine Größe, flexiblere und bequemere Installation; Stabile Arbeitseigenschaften und hervorragende Zuverlässigkeit; Temperaturempfindlich, schnelle Bewegungsgeschwindigkeit; Flexible Auswahl an Anschlusskabelbaum und Nickelblech

Das Funktionsprinzip von 6700/JUC-31F
6700 Nimmt die TO-220-Gehäuseform an. Plötzlicher Sprung, einpoliger/einpoliger Kontaktpunkt von 100% Leitungsstruktur. Wenn die Außentemperatur zu hoch ist, Das auf das korrigierte Bimetall übertragene Bimetall wird schnell wirken. Auf diese Weise, Der Stromkreis ist unterbrochen oder verbunden (normalerweise geschlossen oder normalerweise offen), und wenn die Temperatur auf die Reset-Temperatur sinkt, Der Bimetallstreifen wird schnell zurückgesetzt, damit die Qualität lange stabil bleibt.

6700Wettbewerbsvorteil
AIRPAX ® ist eine der weltweit bekanntesten internationalen Marken, die die umfassendste Vielfalt an Sensoren und Steuerungen und die größte Produktion herstellt. Kreditgarantie für Produktqualität.
Starke Wärmeleitfähigkeit, Hauptsächlich wegen der direkten Montagehalterung, so dass die Oberfläche des Protektors eine ideale thermische Verbindung zum Montagebereich und der Umgebungsluft herstellt.
AIRPAX® 6700 Serie ist ein Miniatur-Bimetall-Temperaturkontrollschalter. Bieten Sie genaue und zuverlässige thermische Sensor- und Schaltkomponenten mit hervorragender Wiederholgenauigkeit
Die grosse von 6700 Der Temperaturkontrollschalter der Serie entspricht der internationalen Standardproduktverpackung Y220 / TO-220. daher, Die 6700 können mithilfe von Hochgeschwindigkeitsautomatisierungsgeräten automatisch auf der Leiterplatte platziert und verlötet werden.
AIRPAX® 6700 Die Serie eignet sich für Leiterplatten mit geringem Platzbedarf. Typische Anwendungen umfassen die Alarmierung bei Überhitzung des Stromkreises oder die Unterbrechung der Systemstromversorgung. Zu den Anwendungen gehören Computer und Computerperipheriegeräte, Flugzeuge, Automobile, medizinische Geräte und Testgeräte, Netzteile, usw.
Der 6700 Die Serie ist hermetisch abgedichtet und hält Wellenlöt- und Reinigungsvorgängen stand
Bestehen Sie die Sicherheitszertifizierung: UL, CSA, VDE, CQC und erfüllen die ROHS-Umweltschutzanforderungen der EU.
