Kundenspezifisches KSD301 1/2″ Schnapp-Bimetall-Scheibenthermostat in China

Bimetall-Temperaturregelung mit Schnappfunktion: Das Phenolharz KSD301 (Keramik auf Anfrage) Die Serie der 1/2-Zoll-Bimetall-Temperaturregler von YAXUN Electric bietet bewährte Zuverlässigkeit in einem kompakten Gehäuse, kostengünstiges Design. Der KSD301 kann vielfältig als Sicherheitsbegrenzung eingesetzt werden(Hi-Limit) oder ein Regulierungscontroller.

Bimetal Snap Action hi-limit Temperature Control: Das Phenolharz KSD301 (Keramik auf Anfrage) Die Serie der 1/2-Zoll-Bimetall-Temperaturregler von YAXUN Electric bietet bewährte Zuverlässigkeit in einem kompakten Gehäuse, kostengünstiges Design. 1/2″ Auto Reset Thermostat Switch use a bi-metal 1/2″ disc for snap action, positive & instantaneous opening or closing of electric circuits.

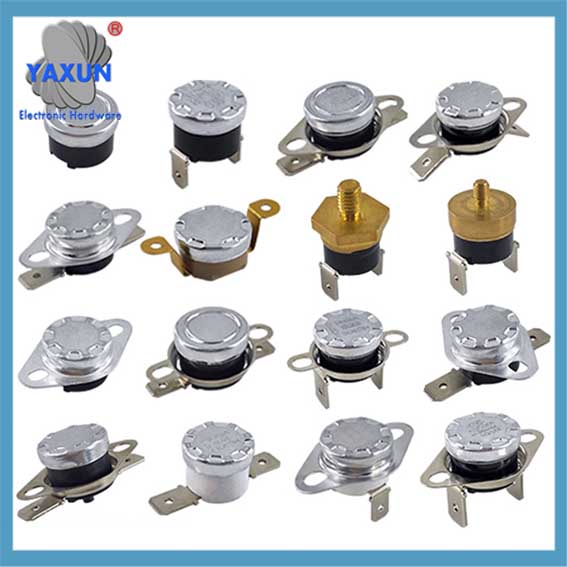

KSD301 Regelungsregler, Höchsttemperatur-Regelthermostat

KSD301 Regelungsregler, Höchsttemperatur-Regelthermostat

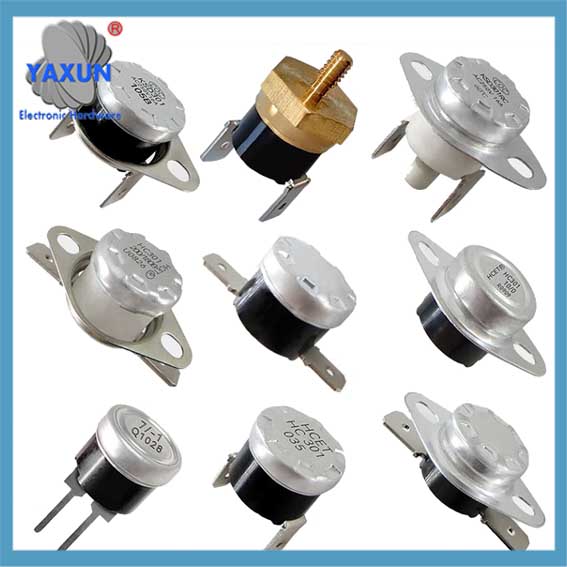

KSD301 1/2" Bimetall-Scheibenthermostat mit Schnappfunktion

KSD301 1/2″ Bimetall-Scheibenthermostat mit Schnappfunktion

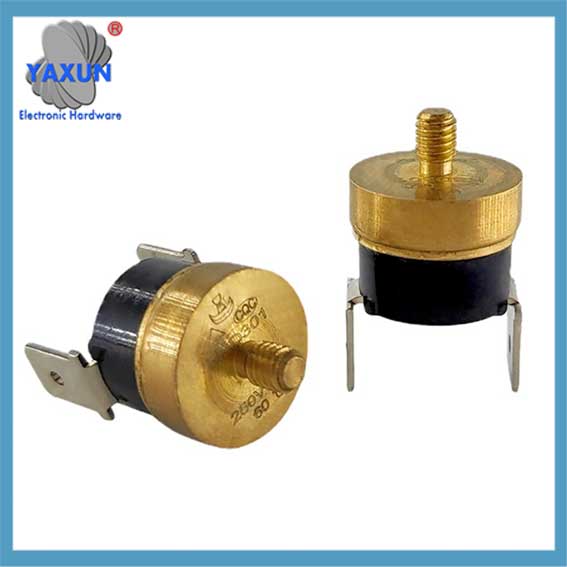

Bimetal Disc Snap Action Thermostats KSD301 For Electric Water Heater

Bimetal Disc Snap Action Thermostats KSD301 For Electric Water Heater

The snap action of the bimetal disc provides excellent contact separation resulting in excellent life cycle at electrical loads of 15 amps at 120 volts and 7.5 amps@250 volts, Und 10 amps at 240 VAC für 100,000 Zyklen. YAXUN Electric supplies the best and highest quality 1/2discs available. This is an automatic reset thermostat.

Der KSD301 kann vielfältig als Sicherheitsbegrenzung eingesetzt werden(Hi-Limit) oder ein Regulierungscontroller.

KSD301 1/2″ Bimetall-Scheibenthermostat mit Schnappfunktion
1. KSD301 1/2″ Snap Action Bimetal Disc Thermostat Principle and structure
The main principle of KSD series thermostat is that one function of bimetal discs is snap action under the change of sensing temperature. Die SNAP -Wirkung der Disc kann die Wirkung der Kontakte durch die Innenstruktur drücken, und dann endlich an der Strecke aus dem Stromkreis verursacht. The main characteristic are the fixation of working temperature, the reliable snap action, less flashover longer working life and less radio interference.
2. KSD301 (H31) thermostat’s specification
2.1. Elektrische Bewertung: Wechselstrom 125 V, max. 15 A; AC250V 5A 10A 15A max. 16A
2.2. Aktionstemperatur: -10~300 Grad
2.3. Erholungs- und Aktionstemperaturunterschied: 10 Zu 25 Grad, oder nach Kundenwunsch.
2.4. Temperaturabweichung: +-3 / +-5 / +-10 Abschluss oder nach Kundenwunsch
2.5. Stromkreiswiderstand: ≤50mΩ (Anfangswert)
2.6. Isolationswiderstand: ≥100mΩ (DC500V Normalzustand)
2.7. Spannungsfestigkeit: AC50Hz 1500V / min, Keine Pannenblendung (Normaler Zustand)
Lebenszyklus: ≥100000
2.8. Normalerweise geschlossen oder offen
2.9. Zwei Arten von Montagehalterungen: beweglich oder unbeweglich
2.10. Terminal
A. Terminaltyp: 187Serie von 4,8*0,5mm und 4,8*0,8mm, 250 Serie von 6,3*0,8mm
B. Anschlusswinkel: Biegewinkel: 0~90°C optional
2.11. Zwei Arten von Körpern: Kunststoff oder Keramik.
2.12. Zwei Arten von Temperatursensorflächen: Aluminiumkappe oder Kupferkopf.
3. Difference of auto reset type and Manual reset type
3.1. Manual reset type: Temperature sensing components consist of bimetallic strip. When the temperature reached the action temperature range, it will jump quickly and the movable disc disconnects. When the temperature declines to a fixed temperature point, the contact point cannot reset until reconnecting the circuit by pushing the reset button. And then the contact points recover, reaching a purpose of connecting or disconnecting the circuit and restarting the circuit by manual reset. (Kindly reminder: 1.This type of manual reset thermostat can reset when the temperature declines 20 °C after snap action by pressing the reset button. And 4~6 N will be advisable; please don’t use too much strength. 2. To ensure the normal function, the distance between the reset button and the close cover should not be less than 20.4mm. )
3.2. Manual reset type: Temperature sensing components consist of bimetallic strip. When the temperature reached the action temperature range, it will jump quickly and the movable disc disconnects. When the temperature declines to a fixed temperature point, the contact point can auto reset and start working.
4. KSD301 1/2″ Snap Action Bimetal Disc Thermostat Application
It is used as temperature control for household electric appliances and widely applied in coffee pots, automatic toasters, Laminatoren, electric water pots, steam guns, steam irons, wind warmers, Mikrowellen, Wasserspender, usw.
Open temperature & Temperatur zurücksetzen

1. Je nach Kundenwunsch können die Öffnungstemperatur und die Rücksetztemperatur eingestellt werden.

2. Das Standardblatt für die Öffnungstemperatur und die Rücksetztemperatur für den Typ mit automatischer Rückstellung finden Sie unten

Small appliances
White goods
Electric heaters
Automotive seat heaters
Water heaters

The KSD301 UL,CQC,VDE and RoHS certification approval

Offene Temp. Temp. zurücksetzen. Offene Temp. Temp. zurücksetzen. Offene Temp. Temp. zurücksetzen.
-20℃+-5℃ 5℃+-5℃ 95℃+-5℃ 80℃+-5℃ 205℃+-5℃ 175℃+-10℃
-15℃+-5℃ 5℃+-5℃ 100℃+-5℃ 80℃+-10℃ 210℃+-5℃ 180℃+-10℃
-10℃+-5℃ 5℃+-5℃ 105℃+-5℃ 85℃+-10℃ 215℃+-5℃ 185℃+-10℃
0℃+-5℃ -10℃+-5℃ 110℃+-5℃ 90℃+-10℃ 220℃+-5℃ 190℃+-10℃
5℃+-5℃ -5℃+-5℃ 115℃+-5℃ 95℃+-10℃ 225℃+-5℃ 195℃+-10℃
10℃+-5℃ 0℃+-5℃ 120℃+-5℃ 100℃+-10℃ 230℃+-5℃ 200℃+-10℃
15℃+-5℃ 5℃+-5℃ 125℃+-5℃ 105℃+-10℃ 235℃+-5℃ 205℃+-10℃
20℃+-5℃ 5℃+-5℃ 130℃+-5℃ 110℃+-10℃ 240℃+-5℃ 210℃+-10℃
25℃+-5℃ 10℃+-5℃ 135℃+-5℃ 115℃+-10℃ 245℃+-5℃ 215℃+-10℃
30℃+-5℃ 15℃+-5℃ 140℃+-5℃ 120℃+-10℃ 250℃+-5℃ 220℃+-10℃
35℃+-5℃ 20℃+-5℃ 145℃+-5℃ 125℃+-10℃ 255℃+-5℃ 225℃+-10℃
40℃+-5℃ 25℃+-5℃ 150℃+-5℃ 130℃+-10℃ 260℃+-5℃ 230℃+-10℃
45℃+-5℃ 30℃+-5℃ 155℃+-5℃ 130℃+-10℃ 265℃+-5℃ 235℃+-10℃
50℃+-5℃ 35℃+-5℃ 160℃+-5℃ 135℃+-10℃ 270℃+-5℃ 240℃+-10℃
55℃+-5℃ 40℃+-5℃ 165℃+-5℃ 140℃+-10℃ 275℃+-5℃ 245℃+-10℃
60℃+-5℃ 45℃+-5℃ 170℃+-5℃ 145℃+-10℃ 280℃+-5℃ 250℃+-10℃
65℃+-5℃ 50℃+-5℃ 175℃+-5℃ 150℃+-10℃ 285℃+-5℃ 255℃+-10℃
70℃+-5℃ 55℃+-5℃ 180℃+-5℃ 155℃+-10℃ 290℃+-5℃ 260℃+-10℃
75℃+-5℃ 60℃+-5℃ 185℃+-5℃ 155℃+-10℃ 295℃+-5℃ 265℃+-10℃
80℃+-5℃ 65℃+-5℃ 190℃+-5℃ 160℃+-10℃ 300℃+-5℃ 270℃+-10℃
85℃+-5℃ 70℃+-5℃ 195℃+-5℃ 165℃+-10℃
90℃+-5℃ 75℃+-5℃ 200℃+-5℃ 170℃+-10℃
