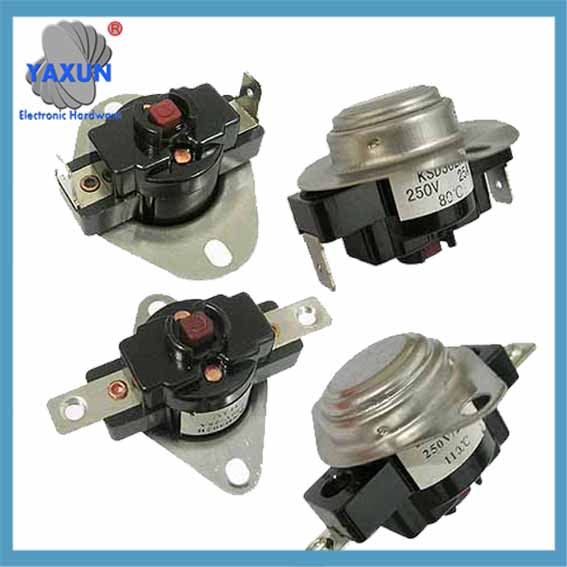

SPST-Endschalter AC 36T Schnappscheibenthermostat KSD302, KSD304

China-Brauch zum Ersetzen des Rheem 36T SPST-Endschalter-Schnappscheiben-Thermostats AC 110 V/400 V, 10A/16A/45A~60A – Automatisches Zurücksetzen (Angeflanschter Luftstrom) #47-25334-01, 47-25334-01 SPST N/C A/R-Grenzwert (145 Offen 125 Schließen), 47-25334-01, Rheem-Endschalter – Normalerweise geschlossen, Bei 125F schließen, Geöffnet bei 145F, Manueller Reset, 120 / 230VAC – 47-25334-01 – 47-25334-01.

China custom to replace Rheem SPST 36T Limit Switch Snap Disc Thermostat AC 110V/400V, 10A/16A/45A~60A – Automatisches Zurücksetzen (Angeflanschter Luftstrom) #47-25334-01, 47-25334-01 SPST N/C A/R-Grenzwert (145 Offen 125 Schließen), 47-25334-01, Rheem-Endschalter – Normalerweise geschlossen, Bei 125F schließen, Geöffnet bei 145F, Manueller Reset, 120 / 230VAC – 47-25334-01 – 47-25334-01.

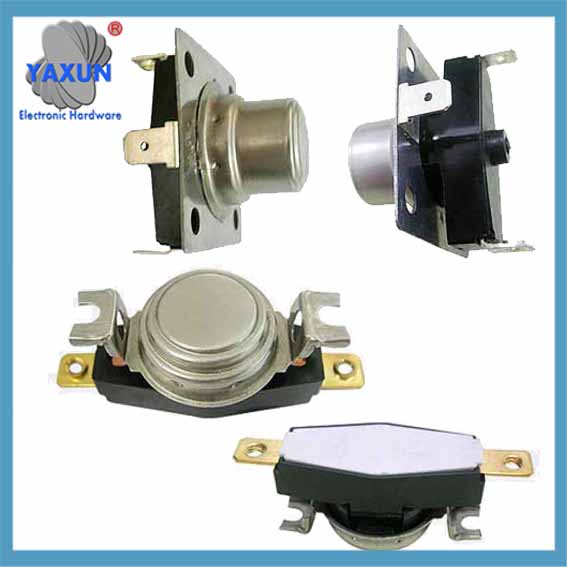

1056454 - Furnace Single Pole Snap Disc Limit Switch L150-40F

1056454 – Furnace Single Pole Snap Disc Limit Switch L150-40F

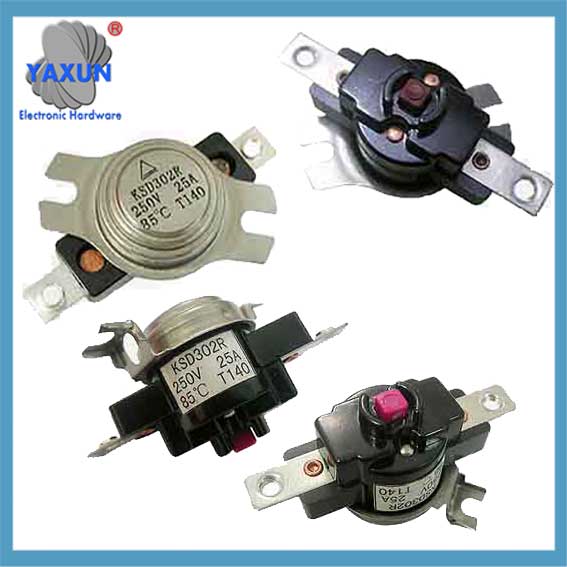

Furnace Single Pole Snap Disc Limit Switch Replaces Coleman L165-40F

Furnace Single Pole Snap Disc Limit Switch Replaces Coleman L165-40F

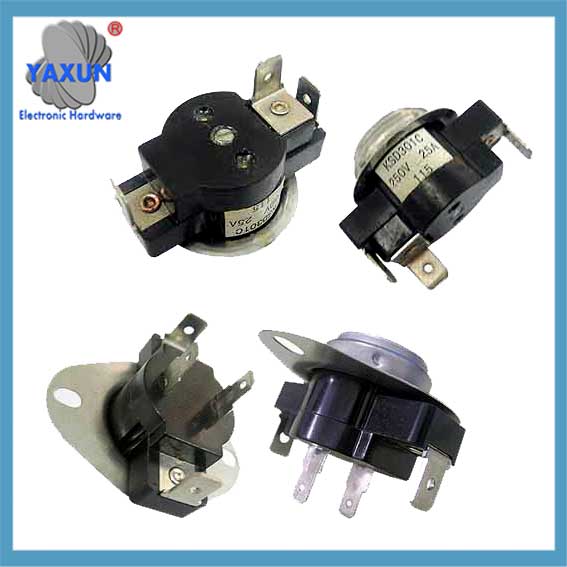

SPST NC Endschalter 36T Snap Disc Thermostat 200 Offen, 180 Schließen

SPST NC Endschalter 36T Snap Disc Thermostat 200 Offen, 180 Schließen

China custom Limit Snap Disc Switch – Automatisches Zurücksetzen (Angeflanschter Luftstrom) – Rheem/Ruud/ProtechA complete line of OEM and factory replacement parts for your furnace; air conditoner; Boiler; air handler; Kessel; rooftop unit and more.
Technical Data TOD Switch Series: 36T
Kategorie: General Purpose
Reset Mode: Auto
NEIN. of Poles: 1
Schaltertyp: SPST
Contact Orientation: Normally Closed Maximum
Nennspannung (VAC): 120 / 230 Maximum
Aktuelle Bewertung (A): 15 / 10
Open Temperature (F): 145
Tolerance Open Temperature (F): +/-5
Close Temperature (F): 125
Tolerance Close Temperature (F): +/-7 Nominal Temperature Difference (F): 20
Disc Face: Enclosed
Montage: Flanged airstreamLarge (.18 In. depth)
Mounting Insertion DepthMaximum (in.): 3/16
Connections: 1/4 In.
Quick Connects Where Used Model:
RQLA 47-25334-01 Electrical Group, Fan Group, Blower Group RQMA 47-25334-01, RQKA 47-25334-01, RQNA-B 47-25334-01, RQNL-B 47-25334-01, RQPL-B 47-25334-01, RSNA-B 47-25334-01, RSNA-C 47-25334-01, RSNL-B 47-25334-01, RSNL-C 47-25334-01, RSPL-B 47-25334-01.

Artikelname: SPST Limit Switch AC 36T Snap Disc Thermostat Teile-Nr.: Ksd301, Ksd302, Ksd303, Ksd304,
Nennspannung: 110V/400V Aktuelle Bewertung: 15A , 20A, 25A ,30A,35A ,40A,45A ,50A, 60A
Aktionstemp: 0~280 Grad Celsius Reset-Typ: Automatisch, Handbuch
Terminaltyp: Horizontal, Aufrecht Abschlusstyp: Normalerweise geschlossen, Normalerweise geöffnet
Terminalgröße: 4.86,3 mm Leben: 10000 Zyklen
RoHS-konform: Ja Halogenfrei: Ja
MPQ: 100Stk Mindestbestellmenge: 1000Stk
Hohes Licht: Ksd301, Ksd302, Ksd303, Ksd304, SPST Limit Switch AC 36T Snap Disc Thermostat

SPST Limit Switch AC 36T Snap Disc Thermostat is the small-size bimetal thermostat series with a metal cap, which belongs to thermal relays family. The main principle is the function of bimetal discs snap action under the change of temperature sensed. Die SNAP -Wirkung der Disc kann die Wirkung der Kontakte durch die Innenstruktur drücken, causing the circuit on and off finally. The main characteristics: fixed working temperature, reliable snap action, less flashover, longer working life and less radio interference.

Nennstrom(Und): 15A , 20A, 25A ,30A,35A ,40A,45A ,50A, 60A

Nennspannung(Ur):110V 400V ac;

Aktionstemperaturtoleranz:±5℃

Elektrische Intensität:AC2000V 50/60Hz lasting for 1min;keine Panne, no flashover

Kontaktwiderstand:﹤50mΩ

Isolationswiderstand:﹥100MΩ

Reaktionsgeschwindigkeit:≤1℃/min

Operation cycles: ﹥30000 Times

Zulassungen: UL, TÜV, CQC

Aktionstemperatur & Temperatur zurücksetzen

Aktionstemperatur Temperatur zurücksetzen Aktionstemperatur Temperatur zurücksetzen
45±5℃ 40±6℃ 145±5℃ 115±15℃
50±5℃ 43±6℃ 150±5℃ 120±15℃
55±5℃ 45±6℃ 155±5℃ 125±15℃
60±5℃ 50±10℃ 160±5℃ 130±15℃
65±5℃ 50±10℃ 165±5℃ 135±15℃
70±5℃ 50±10℃ 170±5℃ 140±15℃
75±5℃ 55±10℃ 175±5℃ 145±15℃
80±5℃ 55±10℃ 180±5℃ 150±15℃
85±5℃ 55±10℃ 185±5℃ 160±15℃
90±5℃ 60±10℃ 190±5℃ 165±15℃
95±5℃ 65±10℃ 200±5℃ 170±15℃
100±5℃ 75±10℃ 210±5℃ 175±15℃
105±5℃ 80±15℃ 215±5℃ 180±15℃
110±5℃ 80±15℃ 220±5℃ 185±15℃
115±5℃ 85±15℃ 230±5℃ 195±15℃
120±5℃ 90±15℃ 240±5℃ 205±15℃
125±5℃ 95±15℃ 250±5℃ 215±15℃
130±5℃ 100±15℃ 260±5℃ 225±15℃
135±5℃ 105±15℃ 270±5℃ 235±15℃
140±5℃ 110±15℃ 280±5℃ 245±15℃
Kundenspezifische Spezifikationen können auf Anfrage hergestellt werden.
 Shop General Purpose Limit Switch 45opn 125C Spst, NC, Plunger, Top - Custom installation dimensions

Shop General Purpose Limit Switch 45opn 125C Spst, NC, Plunger, Top- Custom installation dimensions

SPST Limit Switch AC 110V~400V 36T Snap Disc Thermostat - Custom installation dimensions

SPST Limit Switch AC 110V~400V 36T Snap Disc ThermostatCustom installation dimensions

China custom to replace Rheem SPST 36T Limit Switch Snap Disc Thermostat - Custom installation dimensions

China custom to replace Rheem SPST 36T Limit Switch Snap Disc ThermostatCustom installation dimensions

Anwendungen
Mikrowellenherde, elektronische Desinfektionsschränke, elektrische Heizgeräte, Kaffeeöfen, Sandwichöfen, Tropf-Tropf-Kaffeemaschinen, Wasserkocher, Öfen, Geschirrspüler, Kessel, Trockner, elektrische Heizgeräte, Waschmaschinen, Wasserspender, elektrische Wasserflaschen, Reiskocher, elektronische Fliesenklammern,,,Elektrischer Haartrockner, elektrische Heizung, elektrisches Heißbügeleisen, Staubsauger, mehrstöckiger Ofen, Elektroofen, Fritteuse, Motor, Warmwasserbeutel für den Haushalt, Bad, Sojamilchmaschine, Klimaanlagenventilator zum Heizen und Kühlen, Büroausstattung, Kühler, Autositzheizung, und andere Haushaltsgeräte und Motoren, Gleichrichtergeräte und alle Arten von elektrischen Heizgeräten zur Temperaturregelung und Überhitzungsschutzkomponenten,
Häufiger in Lebensmittelverarbeitungsmaschinen und anderen kleinen Haushaltsgeräten.

Installation
1: Methode der Erde: Über den Metallbecher des Thermostats, angeschlossen an das Erdungsmetallteil..
2:Der Thermostat sollte in einer Umgebung mit einer Luftfeuchtigkeit von nicht mehr als arbeiten 90%, frei von Laugen, brennbares Gas und leitender Staub.
3:Wenn der Thermostat zur Messung der Temperatur fester Gegenstände verwendet wird, Der Deckel sollte am Heizteil solcher Gegenstände befestigt werden. In der Zwischenzeit, wärmeleitendes Silikonfett, oder andere Wärmemedien ähnlicher Art, sollte auf die Oberfläche der Abdeckung aufgetragen werden.
4: Wenn der Thermostat zur Messung der Temperatur von Flüssigkeiten oder Dampf verwendet wird, Es wird dringend empfohlen, eine Version mit Edelstahlbecher zu verwenden. Darüber hinaus, Es sollten sorgfältige Maßnahmen ergriffen werden, um zu verhindern, dass Flüssigkeiten in/auf die Isolierteile des Thermostats gelangen.
5:Die Oberseite des Bechers darf nicht zum Absinken gedrückt werden, um eine Beeinträchtigung der Temperaturempfindlichkeit des Thermostats oder seiner anderen Funktionen zu vermeiden.

Standardpaket
100Stück pro Beutel

Versandbedingungen:
EXW, DDU, DDP, C&F, FOB

Versandarten:
Internationaler Express, Auf dem Luftweg, Auf dem Seeweg
