Therm-O-Disc TOD/G4 G5-Serie Microtemp Thermal Link Cutoff-Sicherung

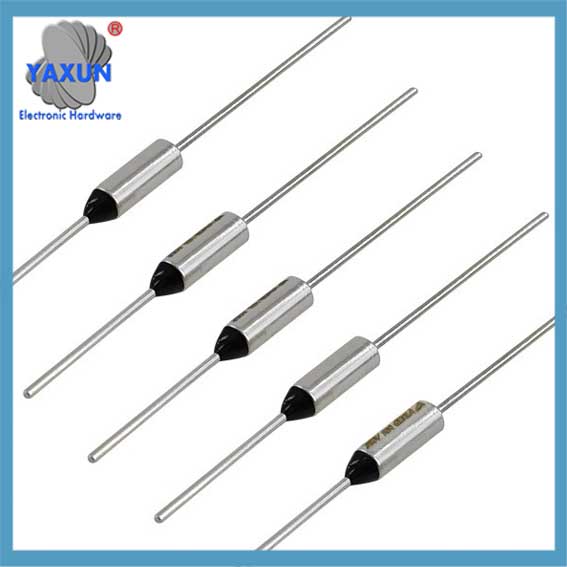

Ausgelegt für Dauerbetriebsströme bis zu 10 Ampere bei 250VAC (15 Ampere bei 120VAC, 5 Ampere bei 24 VDC), the G4 series MICROTEMP® thermal fuse is the industry standard for over-temperature protection.
The G4 series is applied to millions of appliances and personal care products each year, providing reliable back-up protection for temperature controlling thermostats and other over-temperature conditions.
The G4 series is also widely applied in office machines, portable heaters and industrial equipment as a thermal safeguard.

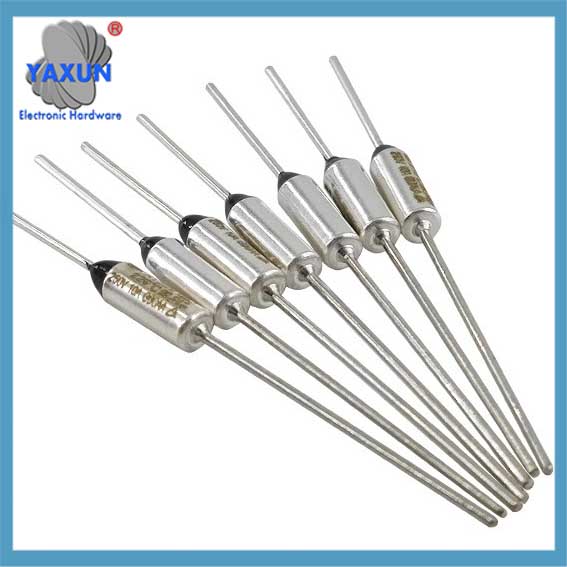

 TOD G4 G5 Serie Microtemp Thermal Link Cutoff-Sicherung |

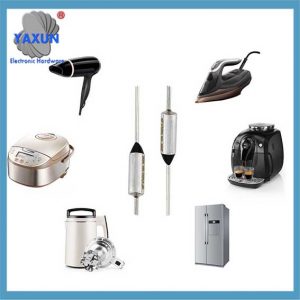

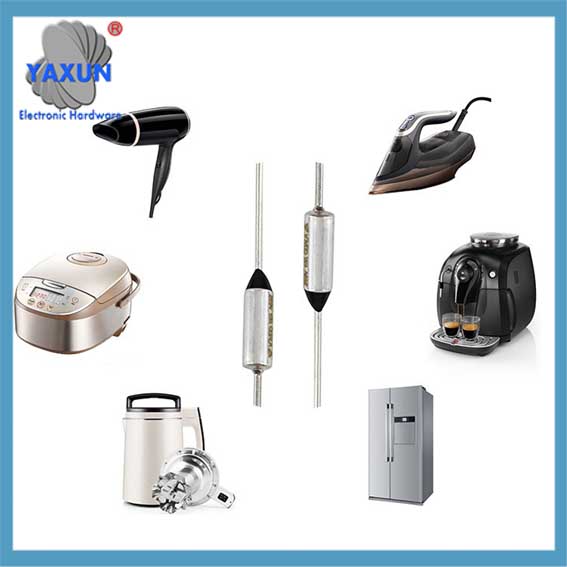

 G4 G5 Thermal Link Cutoff Fuse is used in millions of appliances |

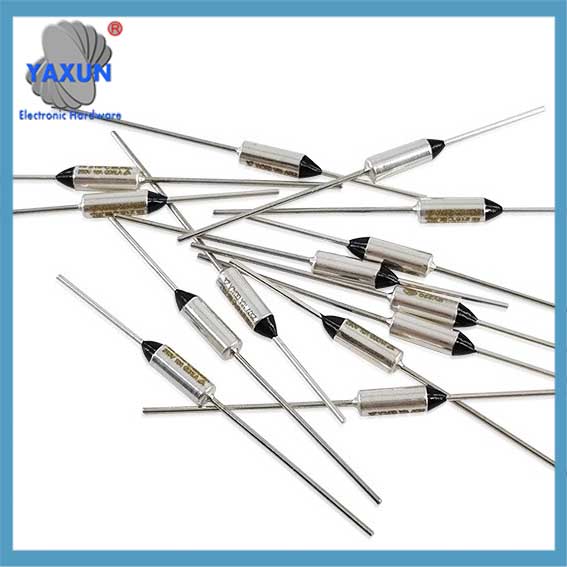

 thermisch-o-disc TOD/G4 G5 microtemp SCHOTT thermische Abschaltungen |
Produktbeschreibung
| Artikelname: | Thermosicherung, Thermische Abschaltung, Thermische Verbindung | Teile-Nr.: | G4 / G5 |
| Nennspannung: | 250V | Aktuelle Bewertung: | 20Ein 15A 10A |
| Tf: | 66~240 Grad | Montageart: | Axial bedrahtet |
| Schlagtyp: | One-Shot-Operation | Falltyp: | Metall |
| UL-gelistet: | Ja | RoHS-konform: | Ja |
| Halogenfrei: | Ja | MPQ: | 500Stk |
| Mindestbestellmenge: | 5000Stk | ||
| Hohes Licht: | 15A Thermal Fuse Link 10A, Halogen Free Thermal Fuse Link, 14.7mm Thermal Fuse Link | ||
Produktbeschreibung
Therm-O-Disc TOD/G4 G5 microtemp TCO thermal Link cutoff fuse
MICROTEMP Thermal Cutoffs are designed for thermal protection as electrical cut off
Produktbeschreibung
| Artikel | Thermosicherung, thermische Abschaltung, thermische Verbindung |
| Bodys So viel | Metall |
| Führe ihn | 1mm |
| Leitungslänge | see table 3 |
| Aktuelle Bewertung | 15A 10A 20A @250VAC |
| Montageart | axial bedrahtet |
| Ihr Körper | 4mm |
| Körperlänge | 14.7mm |
| Zertifizierungen | UL VDE |
Spezifikation
| Tf ºC | G4A | G5A | ||
| Th ºC | Tm ºC | Th ºC | Tm ºC | |
| 72 | 57 | 100 | 57 | 410 |
| 73 | 58 | 100 | 58 | 410 |
| 77 | 62 | 300 | 62 | 410 |
| 84 | 69 | 220 | 69 | 220 |
| 91 | 76 | 300 | 76 | 430 |
| 93 | 78 | 300 | 78 | 410 |
| 98 | 83 | 300 | 83 | 410 |
| 104 | 89 | 200 | 89 | 225 |
| 110 | 95 | 240 | 95 | 225 |
| 117 | 102 | 240 | 102 | 410 |
| 121 | 106 | 300 | 106 | 410 |
| 125 | 110 | 185 | 110 | 235 |
| 128 | 113 | 205 | 113 | 235 |
| 134 | 119 | 205 | 119 | 410 |
| 141 | 126 | 205 | 126 | 350 |
| 144 | 129 | 300 | 129 | 410 |
| 152 | 137 | 205 | 137 | 410 |
| 158 | 143 | 240 | 143 | 410 |
| 167 | 152 | 210 | 152 | 410 |
| 172 | 157 | 310 | 157 | 410 |
| 184 | 169 | 240 | 169 | 410 |
| 190 | 175 | 350 | 175 | 410 |
| 192 | 177 | 210 | 177 | 350 |
| 205 | 190 | 310 | 190 | 410 |
| 216 | 200 | 450 | 200 | 410 |
| 229 | 200 | 450 | 200 | 410 |
| 240 | 200 | 450 | 200 | 410 |
| 257 | 220 | 470 | – | – |
