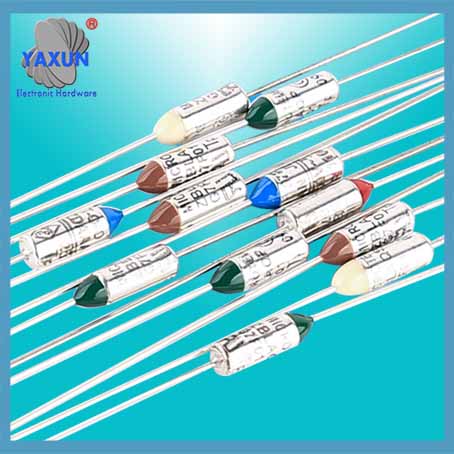

Funktion und Anwendung der thermischen Sicherung
Die Thermosicherung (Thermische Abschaltung, Temperatursicherung) ist Axial / Radial / Organische Thermoverbindung(OTCO) Sicherheitsteile, die den Stromfluss zum Motorkreis stoppen, wenn ein Motor überhitzt. Wenn die Sicherung fehlt oder defekt ist, Ihr Motor startet nicht. Die Thermosicherung reagiert empfindlich auf die Außentemperatur, und die Betriebstemperatur ist genau und stabil. Kleine Größe, versiegelte Struktur. Zuverlässige Leistung. Niedriger Widerstandswert. Eine einmalige Aktion unterbricht den Strom, und die Stromunterbrechungskapazität erreicht 250 VAC/25 A.
The thermal fuse has safety certifications UL(C-UL), VDE,CCC, KTL, PSE and complies with RoHS standards. Die Thermosicherung (Thermische Abschaltung, Temperatursicherung) ist Axial / Radial / Organische Thermoverbindung(OTCO) Sicherheitsteile, die den Stromfluss zum Motorkreis stoppen, wenn ein Motor überhitzt. Wenn die Sicherung fehlt oder defekt ist, Ihr Motor startet nicht.
Die Thermosicherung reagiert empfindlich auf die Außentemperatur, und die Betriebstemperatur ist genau und stabil. Kleine Größe, versiegelte Struktur. Zuverlässige Leistung. Niedriger Widerstandswert. Eine einmalige Aktion unterbricht den Strom, und die Stromunterbrechungskapazität erreicht 250 VAC/25 A.
A thermal fuse fails when the exhaust temperature exceeds the Thermal fuse rating, that is when the temperature rises above the Set temperature that the fuse is designed to handle.
This can Circuit break occur when a heating element is shorted, a regulating thermostat or thermister fails, or with a partially restricted exhaust vent.
The Thermal Fuse attaches to the blower wheel housing. It must be replaced when there is no longer continuity between the terminals. This is a one-time Thermal Fuse, meaning it cannot be re-set. The replacement part features Same current and temperature characteristics.

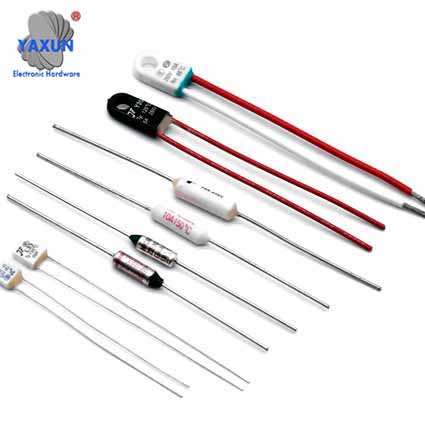

Uses of thermal fuses:
Spulenprodukte: Transformer, Motoren, Ladegeräte Netzwerkkommunikationsgeräte: Router, switches Home appliances: TVs, Klimaanlagen, washing machines Audio-visual equipment: cameras, monitors, DVDs Office equipment: computers, printers, copiers Information electronic products: mobile phones, PDAs.
Current characteristics
SD&TD series: 10A/15A
PD&QD series: 20A/25A
TS series: 100A
PD&QD Thermal Fuse series

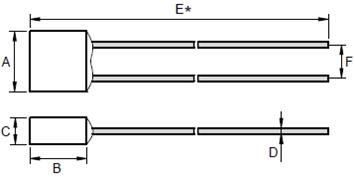

 10A/15A thermal fuse |  Thermal fuse for rice cooker and dryer | Dimensions(mm)
|
| Model NO. | Tf (℃) | Fuse-Temp(℃) | TH(℃) | TM (℃) | Und (A) | Ur (V) | RoHS |
| PD102 | 102 | 98±2 | 66 | 160 | 20 | 125DC | ▲ |
| PD115 | 115 | 111±2 | 82 | ▲ | |||
| PD125 | 125 | 121±2 | 90 | ▲ | |||
| PD130 | 130 | 125±2 | 97 | ▲ | |||
| PD136 | 136 | 131±2 | 102 | ▲ | |||
| PD150 | 150 | 145±2 | 117 | ▲ | |||
| QD102 | 102 | 98±2 | 66 | 160 | 25 | 125DC | ▲ |
| QD115 | 115 | 111±2 | 82 | ▲ | |||
| QD125 | 125 | 121±2 | 90 | ▲ | |||
| QD130 | 130 | 125±2 | 97 | ▲ | |||
| QD136 | 136 | 131±2 | 102 | ▲ | |||
| QD150 | 150 | 145±2 | 117 | ▲ | |||
PD&QD Thermal Fuse series
 High current thermal fuse |  Thermal cut-off of high current | Dimensions(mm)
|
| Model NO. | Tf (℃) | Fuse-Temp(℃) | TH(℃) | TM (℃) | Und (A) | Ur (V) | RoHS |
| PD102 | 102 | 98±2 | 66 | 160 | 20 | 125DC | ▲ |
| PD115 | 115 | 111±2 | 82 | ▲ | |||
| PD125 | 125 | 121±2 | 90 | ▲ | |||
| PD130 | 130 | 125±2 | 97 | ▲ | |||
| PD136 | 136 | 131±2 | 102 | ▲ | |||
| PD150 | 150 | 145±2 | 117 | ▲ | |||
| QD102 | 102 | 98±2 | 66 | 160 | 25 | 125DC | ▲ |
| QD115 | 115 | 111±2 | 82 | ▲ | |||
| QD125 | 125 | 121±2 | 90 | ▲ | |||
| QD130 | 130 | 125±2 | 97 | ▲ | |||
| QD136 | 136 | 131±2 | 102 | ▲ | |||
| QD150 | 150 | 145±2 | 117 | ▲ | |||
TS series Thermal Fuse

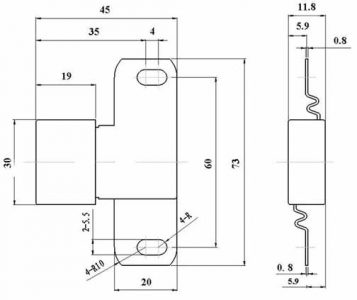

 Customized thermal fuse | Dimensions(mm)  Thermal Fuse Size |
| Modell | Tf (℃) | Fuse-Temp (℃) | TH (℃) | TM (℃) | *Imax 8/20us (1 time) | Und (A) | Ur (V) | RoHS |
| TS102 | 102 | 99±2 | 61 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ | ||||||
| TS115 | 115 | 112±2 | 74 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ | ||||||
| TS123 | 123 | 118±2 | 82 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ | ||||||
| TS125 | 125 | 122±2 | 84 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ | ||||||
| TS130 | 130 | 126±2 | 88 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ | ||||||
| TS136 | 136 | 132±2 | 94 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ | ||||||
| TS150 | 150 | 146±2 | 108 | 180 | 100KA | 80 | 250(AC) | ▲ |
| 100 | 125(AC) | ▲ | ||||||
| 100 | 100(DC) | ▲ |
 Thermosicherung für Reiskocher |  dryer thermal fuse |  electric fan thermal fuse |
