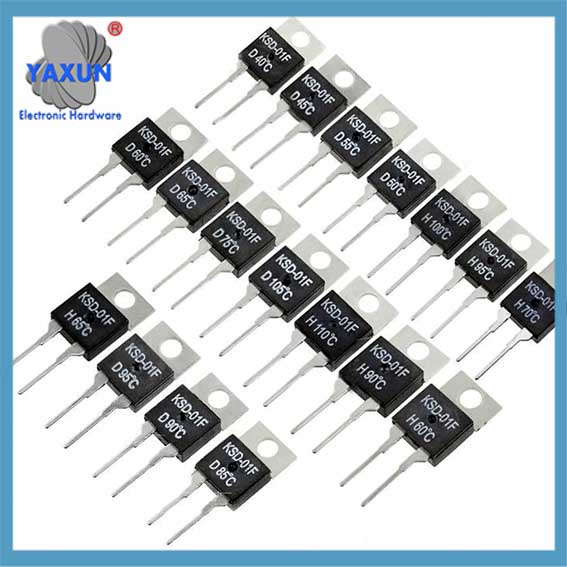

PCB-双金属片温控器 TO-220 热切断开关

中国定制Hi-Amp 2A~7.5Amp 1/2 英制TO-220 PCB圆盘温控器品牌 (聚UC 31F, 6700, 67F070, 凯斯达-01F) 选择及价格优势. TO-220 PCB 热熔断开关是可安装在 PCB 上的超小型双金属恒温器. 它们可用于多种应用, 包括: 散热器传感, 功率元件监控, 电源, PCB 上的空气传感.
以下是 TO-220 PCB 热熔断开关恒温器的一些示例:
JUC 31F/ 6700 系列: 无铅, SPST 热熔断开关恒温器，工作温度范围为 104°F 至 266°F;
凯斯达-01F: 常闭热开关，在 203° F 时打开;
JUC 31F系列: 符合 RoHs 标准, 速动 SPST 双金属温度控制开关;
67L090: 超小型 PCB 安装热控制开关恒温器，升温 90C 时关闭.

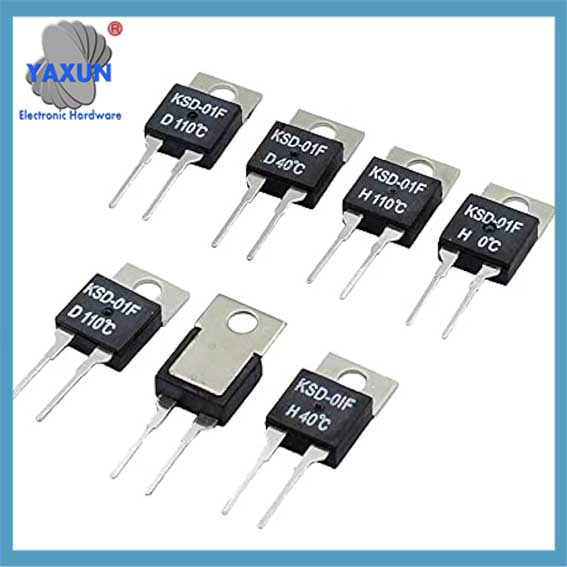

凯斯达-01F 温度开关 TO220 常开 H 和常闭 D

PCB-双金属片温控器 TO-220 热切断开关

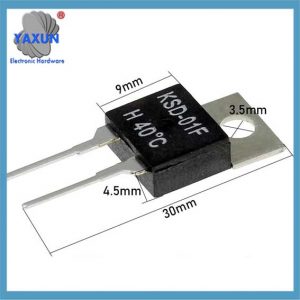

Hi-Amp 2A~7.5Amp TO-220 PCB 盘式温控器

中国定制低温 TO-220 盘式温控器低至 0C (32F). JUC-31F 系列符合 RoHs 标准, 速动 SPST 双金属恒温器，在单个设备中提供精确的传感功能.

67F070, 凯斯达-01F 系列符合 IEP 标准 Y220/TO220. 因此，它们可以在拾取/放置应用中自动放置和焊接, 印刷电路板的理想选择工厂校准 0C-130C，增量为 5C.

该双金属盘热熔断开关专为印刷电路和散热器的表面或空气传感而设计，可采用常开或常闭配置. 其他功能包括:

温度范围 0C – 155 C
符合欧盟指令 2002/95/EC Rohs, UL, 德国莱茵TUV, UL
TO-220国际电子封装标准
100K 循环评级

TO-220 PCB 盘式温控器应用
电源
医疗器械
测试设备
冷藏
暖通空调
印刷电路板

TO-220 PCB 盘式温控器主要部件
1) 陶瓷盖板 2) 固定银触点 3) 弹簧盘 4) 动触头 5) 导电外壳 6) 双金属盘

TO-220 PCB 盘式温控器结构
固定银触点与陶瓷盖板铆接. 动触头焊接到弹簧盘上, 呈十字形, 四个脚连接到外壳底部. 双金属片内孔通过动触头放置在弹簧盘上. 电流通过静银触头流向动触头, 然后通过弹簧盘连接导电外壳形成回路.

TO-220 PCB 盘式温控器功能
当电路正常时, 动触头在弹簧盘的预压力下与静银触头紧密接触. 当达到额定工作温度时, 双金属盘受热变形, 卡入其倒置位置并将弹簧盘向下推. 触点突然断开，被保护器件的温升受到干扰.
电路断开后, 环境温度开始下降. 当达到定义的复位温度时, 双金属盘和弹簧盘弹回其起始位置, 活动触点和固定银触点将再次闭合, 电路又回到导通状态.

TO-220 PCB 盘式温控器参数

标称开关温度 (新标准) 5℃时 : 60 ℃ – 180 ℃
宽容 (标准): ±5K
反向开关温度 (快速恢复时间) 宽容: ≥ 35 ℃ (≤ 80°C NST)
-30K±15K (≥ 85°C ≤ 180°C NST) :厚度5.6mm/直径9.8mm
绝缘帽长度: 18.3毫米
耐浸渍性:合适的
适合防护等级安装: 我+我
开关外壳的耐压能力:300氮
标准连接 :0.33 平方毫米 / AWG22
绝缘电压:1.5 电压
工作电压范围 AC/DC:直到 500 交流电压 / 14 直流电压
额定电压交流:250 V(VDE) ,277 V(UL)
额定电流交流 cos ψ = 1.0 /周期: 2.5A / 10,000
最大限度. 开关电流 AC cos Φ = 1.0 /周期: 6.3 A / 3,000, 7.5 A / 300
额定电流交流 cos ψ = 0.6 /周期:1.6 A / 10,000
额定电压直流: 12.0 V
最大限度. 开关电流 DC/周期: 40.0 A / 5,000
总弹跳时间:< 1 多发性硬化症
接触电阻: ≤ 50 毫欧
抗振性 10 … 60 赫兹:100 米/秒²
可用的批准: UL/TUV/CQC/CB
